Fabricante de soquete de barra de reforço durável

SINOU é uma fábrica profissional e fornecedor global de soquete de barra de reforço industrial para todos os tipos de equipamentos de desidratação de águas residuais. Este soquete duplo de barra de reforço de rosca interna e externa atua como bucha de reparo de transição para furos roscados danificados emfiltro prensa, bomba de alimentação de lodo,agitador de misturae base da válvula da tubulação.

Ao contrário das mangas de extrusão simples sem roscas, nosso produto adota um design integrado de formação de rosca dupla CNC, que pode reconstruir furos de parafuso padrão sem substituir bases de fundição de equipamentos caros. Vários tipos de matérias-primas e processos de superfície antiferrugem estão disponíveis para combinar com ambientes de trabalho de lodo neutro, ácido fraco e alcalino de plantas de mistura, estações de esgoto municipais e fábricas de produtos químicos.

Ele evita efetivamente o deslizamento da rosca, o desgaste dos dentes e a corrosão do metal causada por vibrações de longo prazo e respingos de esgoto, reduzindo significativamente a substituição regular de peças sobressalentes e a perda de desligamento de equipamentos para clientes globais de engenharia ambiental.

Estrutura central e detalhes de usinagem

Cada soquete de barra de reforço SINOU passa por um processamento em branco integrado único, todas as superfícies da rosca passam por tratamento de acabamento completo para reduzir a adesão de lama:

(1) Dois tipos principais de perfil externo

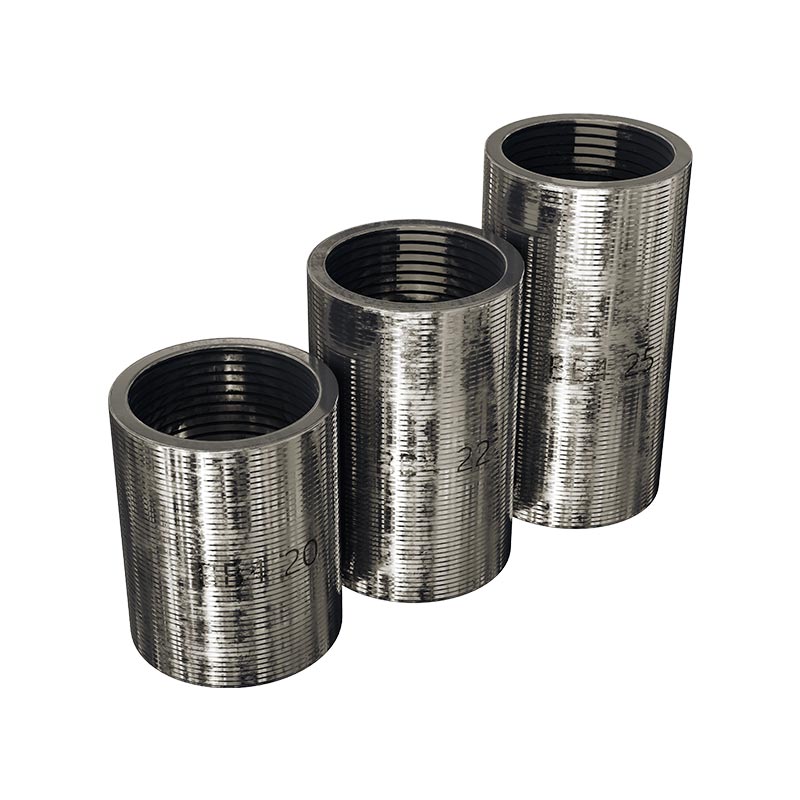

① Manga externa cilíndrica lisa:diâmetro externo compacto, cabe em espaços estreitos de instalação dentro do gabinete do equipamento, amplamente utilizado para pequenas máquinas de dosagem e pequenos orifícios na base do misturador

② Estrutura externa do hexágono médio:superfície de fixação plana reservada para chave dinamométrica, sem deslizamento durante a operação de aperto, ideal para instalações de filtro prensa grandes e posições de carga pesada de flange de bomba de lodo.

(2) Design integrado de dupla camada através de rosca

Estrutura oca de rosca interna e externa de penetração total, espessura de parede uniforme de 3 mm a 12 mm sem áreas finas e fracas. A rosca externa trava no orifício da base do equipamento, a rosca interna coopera com os parafusos de fixação padrão, realiza diferentes conversões de tamanhos de rosca sem modificar a fundição do equipamento. O chanfro de 30° em ambas as extremidades da rosca elimina rebarbas afiadas e evita o colapso dos dentes da rosca durante a montagem forçada.

(3) Tecnologia de laminação de rosca CNC de precisão

Todas as roscas internas e externas são moldadas por laminação em uma etapa, grau de tolerância 4H/4g ~ 6H/6g, erro de passo controlado abaixo de ± 0,02 mm. A raiz do dente de arco otimizada aumenta a área de contato do parafuso, melhora o desempenho antivibração sob freqüentes partidas e paradas de bombas de lodo e filtros-prensa hidráulicos. O polimento fino do furo interno remove micro rebarbas para evitar lacunas na rosca que bloqueiam partículas de lama.

(4) Seleções diversificadas de matérias-primas

● Aço Carbono ASTM A105:econômico para esgoto neutro pH 4~11

● Aço Inoxidável SUS304:resistir a respingos leves de cloreto e lodo alcalino fraco

● Liga de aço SUS316L:personalizado para águas residuais químicas de ácido forte com corrosão intensa

(5) Tratamentos de superfície anticorrosivos classificados

● Galvanização por imersão a quente (aço carbono):camada de zinco ≥85μm, passa no teste de névoa salina neutra de 72h

● Passivação por decapagem (aço inoxidável 304):reduzir a adesão de lodo orgânico

● Vedação composta de níquel (liga 316):atingir o padrão de névoa salina de 500 horas para condições químicas severas

● Graxa antigripante pré-revestida opcional para equipamentos de lodo de alta temperatura

Mecanismo de trabalho de rosca interna e externa

(1) Mecanismo de conversão de transição de thread

Quando a especificação da rosca do furo da base do equipamento não corresponder aos parafusos de fixação, instale um soquete de barra de reforço como peça de transição intermediária, sem necessidade de escarear ou soldar peças fundidas do equipamento, transformação rápida no local sem longa interrupção da produção.

(2) Função de restauração de furo danificado

Para furos de parafusos originais enferrujados, descascados e escorregadios nas bases da bomba e do filtro-prensa, aparafuse o soquete da barra de reforço correspondente para reconstruir a rosca interna padrão completa, abandone a substituição de base inteira de alto custo e reduza as despesas de manutenção em mais de 55%.

(3) Buffer de vibração e lógica de isolamento médio

A parede espessa da luva dispersa a tensão de aperto do parafuso e amortece a vibração periódica gerada pela operação contínua da bomba de lodo. A camada de isolamento de metal separa a umidade do esgoto, álcalis e lodo do contato direto com o metal base do equipamento, retarda a corrosão da base e estende o ciclo completo de serviço da máquina.

Tabela completa de parâmetros de especificações técnicas

Como escolher o soquete de barra de reforço adequado para o seu equipamento?

4 padrões básicos de seleção para compradores de engenharia estrangeiros para evitar incompatibilidade de modelos:

(1) Confirme o grau médio de corrosão do esgoto

Lodo de lavagem da planta de mistura neutra:selecione aço carbono galvanizado a quente

Esgoto municipal com vestígios de sal:escolha SUS304;

Lama química de ácido forte:Material de liga SUS316.

(2) Meça o tamanho da rosca base original

Registre a profundidade do furo interno, o passo da rosca original e a especificação do parafuso, confirme o tamanho da rosca interna e externa para corresponder, evite montagem incompatível.

(3) Distinguir carga do equipamento e intensidade de vibração

Dispositivo de filtro-prensa para carga pesada, flange da bomba de lodo: escolha o soquete da barra de reforço de parede grossa do hexágono médio para aperto de alto torque;

Tanque de dosagem pequeno, base leve do agitador usa tipo cilíndrico fino e liso.

(4) Confirmar o requisito do ciclo de manutenção no local

Projetos que exigem longo ciclo de serviço sem substituição frequente selecionam séries de aço inoxidável; estações de mistura de construção temporária de ciclo curto podem escolher um tipo de aço carbono com boa relação custo-benefício.

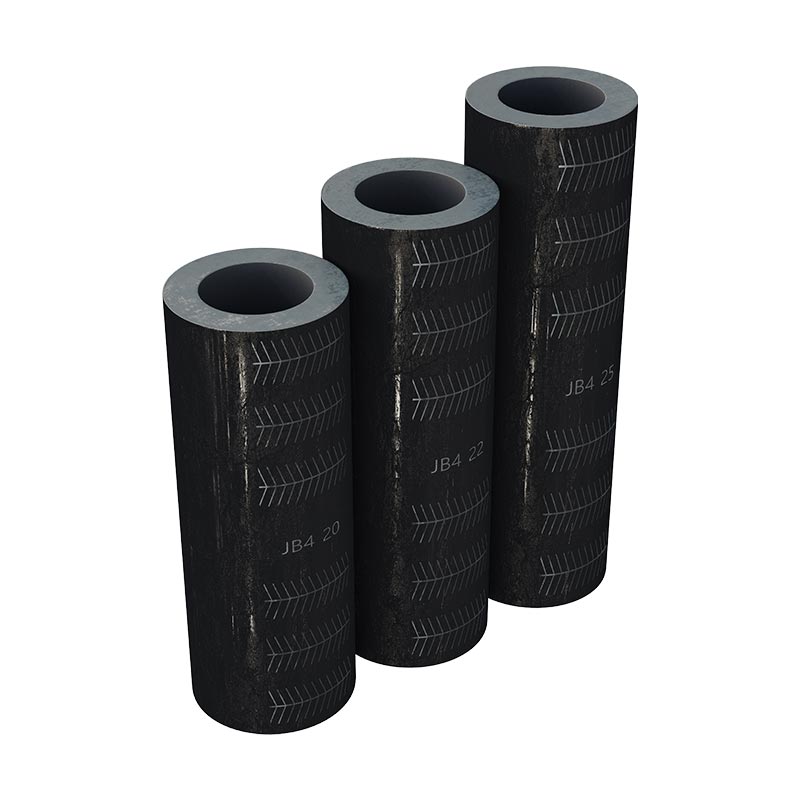

Tabela de comparação de soquete de barra de reforço versus manga de compressão comum

Lista correspondente de equipamentos de tratamento de águas residuais

O soquete de barra de reforço SINOU é um acessório de reparo universal correspondente para linhas de desidratação de lodo de conjunto completo, hiperlink para páginas de produtos correspondentes:

(1) Prensa de filtro de membrana:reparar furos de fixação da placa de filtro, rosca de fixação da porta de alimentação, reduzir vazamento de filtrado

(2) Agitador Misturador:restaure os orifícios dos parafusos da base de montagem do tanque enferrujados, evite agitar e soltar

(3) Bomba de alimentação de lodo:consertar a abrasão da rosca do flange e da sede do rolamento causada pela vibração da lama de areia

(4) Pipeline de pasta de HDPE:reparo de rosca de transição de flange de tubulação para tubos de água circulantes

(5) Coluna de Pulverização:reconstrução da rosca da base do tanque de líquido de neutralização

(6) Máquina Dosadora Automática de Floculante:renovação anticorrosiva de furo fixo de gabinete

Padrão de instalação no local e notas de operação

(1) Preparação de pré-instalação

① Limpe completamente a lama, incrustações de ferrugem e rebarbas de metal dentro do orifício da base do equipamento com escova de aço e ar comprimido, objetos estranhos podem causar engate incompleto da rosca.

② Meça a profundidade do furo e a especificação da rosca para selecionar o modelo correspondente, proíba a montagem forçada de tamanhos incompatíveis.

(2) Etapas de instalação padrão

① Parafuse o soquete da barra de reforço no orifício da base verticalmente com uma chave de torque, controle o torque de aperto de acordo com a tabela de parâmetros do material. Aperto excessivo da base de fundição de rachaduras, torque insuficiente leva à perda sob vibração.

② Após o travamento da luva, aparafuse o parafuso padrão correspondente na rosca interna e teste o aperto manualmente.

③ Para posições de bomba de carga pesada e filtro-prensa, espalhe graxa antigripante na rosca interna para evitar a ligação de cristalização de lodo.

(3) Precauções de uso de rotina

① A grande linha de produção de esgoto inspeciona o aperto da manga a cada 15 dias úteis, substitui produtos deformados e corroídos em tempo hábil.

② A oficina química de alta corrosão reveste mensalmente lubrificante antiferrugem nas roscas expostas.

③ Se o equipamento for desligado por mais de 30 dias, aplique graxa antiferrugem em todas as roscas da luva e cubra com filme à prova d'água.

Inspeção de rotina e cronograma de manutenção de nível

(1) Verificação diária de turno

Verifique visualmente as roscas expostas quanto a ferrugem e acúmulo de lama e limpe a sujeira da superfície em tempo hábil.

(2) Manutenção Semanal

Aperte os soquetes soltos da barra de reforço nas posições chave da bomba e do filtro-prensa, limpe o lodo da folga da rosca.

(3) Inspeção Profunda Mensal

Faça uma amostragem parcial para verificar a condição de descascamento da camada anticorrosiva galvanizada/inox e reabasteça a graxa antigripante.

(4) Inspeção Completa Trimestral

Remova as buchas parciais para verificar o grau de desgaste da rosca interna e substitua as conexões corroídas e envelhecidas em lote.

(5) Revisão Anual

Inspeção abrangente de todos os soquetes de barras de reforço da base do equipamento e substituição unificada em lote de peças sobressalentes vencidas.

(6) Ciclo de substituição de referência de peças de desgaste

Soquete de barra de reforço de aço carbono:8 ~ 12 meses

Soquete da barra de reforço SUS304:20 ~ 28 meses

Soquete de barra de reforço de liga SUS316:36 ~ 48 meses

Padrões rigorosos de controle de qualidade de produtos brutos e acabados de fábrica

(1) Inspeção de matéria-prima

Todas as barras de aço passam no teste de composição espectral, rejeitam sucata reciclada; teste de tração para garantir que o índice de tração do material atenda ao padrão.

(2) Inspeção do tamanho da usinagem

Detecção completa do paquímetro digital e medidor de rosca, passo da rosca e erro de espessura da parede estritamente controlados dentro da faixa de tolerância.

(3) Teste de revestimento anticorrosivo

Teste aleatório de envelhecimento por névoa salina por lote, produtos galvanizados/passivados não qualificados reprocessados.

(4) Teste de simulação de vibração

Teste de vibração alternada contínua de 24 horas para verificar o desempenho da rosca anti-solta sob o estado operacional da bomba.

(5) Amostragem de lote finalizada

Inspeção aleatória de 5% para cada lote de produção, todos os índices testados novamente antes da entrega no armazém.

Casos de aplicação de engenharia no exterior

Caso 1: Grande Central de Mistura de Concreto, Arábia Saudita

Demanda do projeto:Repare as roscas da base enferrujadas do filtro-prensa de membrana e da bomba de alimentação de lodo sob águas residuais alcalinas com alto teor de areia do deserto.

Solução:Adote soquete de barra de reforço de aço carbono galvanizado a quente em especificações M8-M32 completas.

Efeito real:Frequência de substituição de rosca do equipamento reduzida de mensal para uma vez a cada 10 meses, custo de manutenção anual reduzido em 60%, operação estável em ambiente desértico de alta temperatura por 3 anos.

Feedback do cliente:O soquete da barra de reforço de rosca dupla é fácil de instalar e reutilizável, economizando muitas despesas de substituição de fundição de base.

Caso 2: Estação Municipal de Tratamento de Esgoto, Sudeste Asiático

Demanda do projeto:Renove o antigo desidratador de correia e os orifícios de montagem do misturador com esgoto doméstico com leve cloreto.

Solução:Conjunto completo de soquete de barra de reforço passivado SUS304.

Efeito real:Nenhum deslizamento ou corrosão da rosca apareceu após 2 anos de operação contínua, o vazamento de esgoto foi completamente eliminado.

Embalagens de exportação e regras de logística global

(1) Padrão de embalagem:Soquetes de barra de reforço classificados por especificações, sacos de PE impermeáveis ​​selados com revestimento de graxa antiferrugem no interior; pequenos lotes embalados em caixas com dessecante, grandes produtos a granel fixos para exportação com molduras de madeira para evitar colisão com fios durante o transporte marítimo. Parafusos correspondentes e bolsas de acessórios independentes embaladas com lubrificante antigripante.

(2) Termos comerciais aplicáveis:EXW, FOB, CFR, CIF, DAP todos suportados

(3) Arranjo Logístico:Despachantes cooperativos de longo prazo entregam no Oriente Médio, Europa, Sudeste Asiático, África; carregamento misto com filtro-prensa, agitador e acessórios de tubulação para economizar frete de contêiner.

Certificações de fábrica e suporte pós-venda

(1) Qualificações completas:Certificação de segurança mecânica CE, certificado do sistema de gerenciamento de qualidade ISO9001, relatórios de inspeção de fábrica de lote completo para licitações no exterior e desembaraço aduaneiro.

(2) Política de Garantia:Garantia de qualidade de 12 meses para todos os soquetes de barras de reforço contra defeitos de usinagem de fábrica; danos causados ​​por seleção errada e instalação inadequada não são cobertos.

(3) Serviço pós-venda global:Orientação de instalação remota multilíngue 7×24; fornecer sugestões completas de seleção de especificações gratuitamente para engenheiros de projeto; entrega rápida global de peças de reposição para pedidos urgentes.
