O Sistema de Tratamento de Águas Residuais de Neutralidade de Carbono SINOU é uma unidade integrada de neutralização e reciclagem em contêiner feita sob medida para águas residuais alcalinas de centrais dosadoras de concreto, apoiando perfeitamente o sistema completo de recuperação de concreto residual e regeneração de agregados exigido pela licitação saudita.

As águas residuais da planta de concreto apresentam alcalinidade ultra-alta (pH bruto 12,5–13) e lodo fino do deserto suspenso pesado (areia ultrafina de 50–100μm). Este sistema de águas residuais usa tecnologia de neutralização de carbonatação de CO₂ líquido de qualidade alimentar, substituindo a dosagem tradicional de soda cáustica. Ele estabiliza o pH do efluente em 6,5–8,5 para reutilização direta da produção, elimina a poluição secundária, mitiga a deposição de lodo, resolve o bloqueio da bomba e eleva a disponibilidade do sistema a longo prazo acima de 95%.

Composição completa do equipamento

O sistema completo de circulação de água montado em skid consiste nestes conjuntos principais:

● Tanque de armazenamento de CO₂ líquido e unidade vaporizadora

● Usina de redução de pressão e fornecimento de gás

● Reator de reação em cascata de dois estágios

● Conjunto de bomba de alimentação de êmbolo de alta pressão

● Transmissor on-line de PH e sonda de monitoramento em tempo real

● Medidor de nível de radar para controle de intertravamento de nível de líquido da piscina

● Gabinete de controle eletrônico automático PLC + MCC, tela sensível ao toque HMI e controle remoto de APP móvel

● Sistema de controle de segurança de pressão e válvulas solenóides gás-líquido

● Filtro-prensa de sólido-líquido/filtro de lama para desidratação de lodo

● Tanque de água bruta de apoio, tanque tampão de transição, tanque de reutilização de água limpa e estrutura de tubulação

Fluxo de trabalho completo e descrição do processo

Etapa 1: coleta e pré-filtração de água bruta

Águas residuais altamente alcalinas contendo lodo ultrafino do deserto fluem da linha de recuperação de concreto para o tanque de água bruta. Grandes flocos e sólidos grosseiros são pré-interceptados; águas residuais solúveis carregadas de lodo são bombeadas para o módulo de reação através da bomba de alimentação de êmbolo.

Etapa 2: Atomização de CO₂ e neutralização em dois estágios

O CO₂ líquido é vaporizado em CO₂ gasoso, regulado por pressão e injetado no reator selado de dois estágios. As águas residuais alcalinas são atomizadas dentro da torre e totalmente misturadas com gás CO₂: O hidróxido de cálcio altamente alcalino do cimento e da areia do deserto reage para formar lodo de carbonato de cálcio insolúvel, reduzindo o pH de forma constante. As sondas de PH em tempo real enviam sinais de volta ao PLC para ajustar automaticamente o fluxo de gás CO₂ para uma estabilização precisa do pH.

Etapa 3: Sedimentação do tampão e separação de lama

A água neutralizada transborda para o tanque de transição; a lama precipitada de areia carbonática afunda até o fundo do tanque. Periodicamente, a pasta concentrada é bombeada para a unidade de filtro prensa sólido-líquido. A torta de filtro (mistura de areia e lama carbonática) é desidratada para eliminação de resíduos sólidos; o filtrado flui de volta para o tanque de água bruta para reprocessamento.

Etapa 4: Polimento Final e Reutilização de Água Limpa

A água clarificada sobrenadante do tanque de transição flui para o reservatório de água limpa. A água tratada atende aos padrões de reutilização de mistura de concreto, bombeada de volta para lavagem de caminhões betoneiras, lavagem de agregados e linhas de produção de lotes para realizar 100% de circulação em circuito fechado de água.

Etapa 5: Controle de intertravamento totalmente automático

Medidores de nível de radar monitoram os níveis de líquidos em todas as piscinas; Transmissores de PH, sensores de pressão de gás e sinais de funcionamento da bomba interligam-se com o sistema PLC para ajustar automaticamente a velocidade da bomba, o fluxo de CO₂ e os ciclos de descarga de lama. Estão disponíveis modos de operação dupla manual/automática, com monitoramento remoto de APP móvel e alarme de falha.

Principais vantagens técnicas

(1) Neutralização precisa de CO₂, poluição secundária zero, baixo custo de operação

Sem aditivos químicos alcalinos como hidróxido de sódio. A carbonatação de CO₂ cria precipitados de carbonato estáveis, evita a flutuação excessiva do pH e reduz o custo de consumo de produtos químicos.

(2) Projeto especializado anti-deposição de lodo para areia fina de deserto de 50–100 μm

Reator de dois estágios com mistura turbulenta evita a adesão de areia ultrafina às paredes do tanque; o tanque de transição adota estrutura inferior anti-silte inclinada + ciclo de bombeamento de polpa cronometrado.

(3) Proteção anti-entupimento total para bombas de circulação

Telas pré-filtro antes das portas de sucção da bomba + bomba de êmbolo de frequência variável com grandes passagens de fluxo; a floculação de neutralização agrega minúsculas partículas de areia do deserto em flocos sedimentáveis ​​maiores, reduzindo a abrasão de partículas finas e o bloqueio dos impulsores da bomba e dos cotovelos da tubulação.

(4) Alta disponibilidade do sistema ≥95% conforme especificado na proposta

Construção robusta em material resistente à corrosão para todas as partes molhadas (anti-alcalino, anti-abrasão de lodo); ciclos automatizados de descarga de polpa com autolimpeza reduzem drasticamente a frequência de manutenção manual em comparação com sistemas convencionais de águas residuais. Longa vida útil com tempo de inatividade mínimo.

(5) Grande capacidade de manuseio correspondente atende perfeitamente à demanda do projeto

Fluxo de água de processamento padrão 30–60m³/h. Fluxo de gás ajustável de 50 a 500 m³/h para lidar com picos flutuantes de produção de águas residuais de 3 conjuntos de plantas de mistura de 150 m³/h.

(6) Operação autônoma totalmente automatizada

Controle local PLC + HMI + monitoramento remoto em tempo real de APP móvel, autodiagnóstico de falhas e alarme.

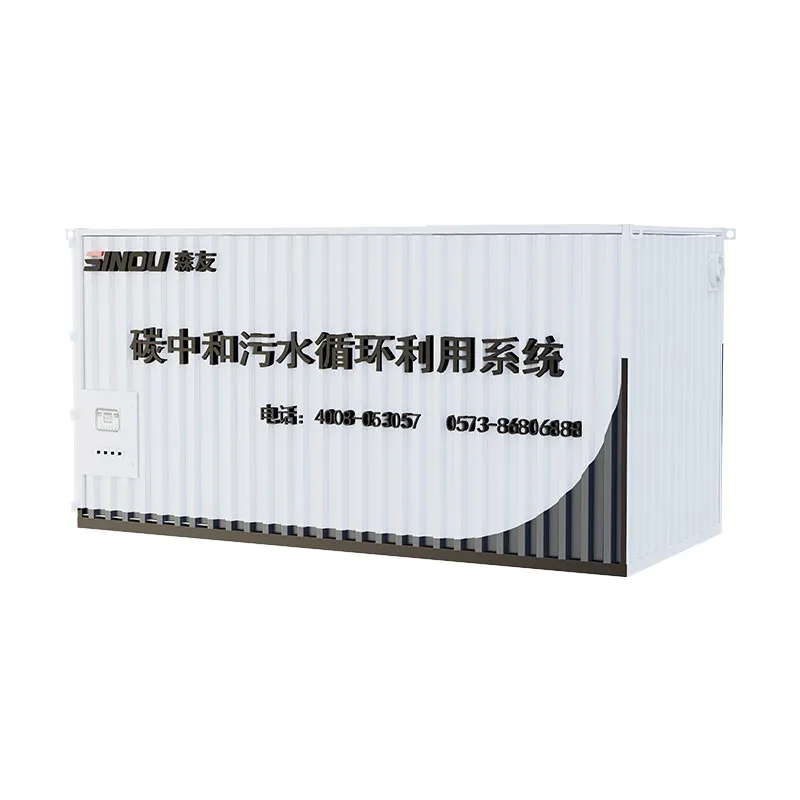

(7) Layout de skid integrado em contêiner

Estrutura compacta de contêiner pré-montada. instalação rápida no local sem modificações complexas da fundação civil.

Tabela Oficial de Parâmetros Técnicos

Combinando Colaboração com Sistema de Recuperação Agregada

Esta unidade de águas residuais com neutralidade de carbono forma uma linha completa de regeneração de recursos em circuito fechado com o nossoRecuperadora de concreto rotativa / Recuperadora Vibratória de Concreto:

● As águas residuais descarregadas dos separadores de areia e cascalho alimentam diretamente o tanque de água bruta deste sistema de neutralização;

● Areia desértica ultrafina de 50–100 μm capturada em sedimentos de neutralização é parcialmente recuperável de volta aos estoques agregados; o excesso de lodo é filtrado para eliminação de resíduos sólidos de baixo custo, minimizando o volume de resíduos;

● A água limpa totalmente reciclada volta para lavar caminhões betoneiras, lavar separadores e alimentar lotes de concreto, reduzindo o consumo de água doce e as taxas de descarga ambiental;

● O gabinete de controle central unificado do CCM realiza intertravamento start-stop síncrono entre o host de recuperação agregada e o sistema de tratamento de águas residuais para operação automática coordenada de toda a linha.

Conformidade com manutenção e garantia de qualidade

● Prazo de garantia:Garantia mínima de 3 anos para o equipamento completo a partir da conclusão da aceitação, de acordo com as regras de garantia da licitação.

● Pacote de peças de reposição de 2 anos:Fornecemos uma lista completa de peças de reposição recomendadas, cobrindo dois anos completos de operação contínua, com preços unitários formais e prazo de entrega confirmado para entrega de peças de reposição para a Arábia Saudita.

● Serviço pós-venda:Orientação de instalação no local para engenheiros estrangeiros, comissionamento completo do equipamento, programas práticos de treinamento de operadores, equipe de suporte técnico dedicada enviada para inicialização do local.

● Histórico do projeto HCC na Região do Golfo:Fornecemos casos de referência autenticados para a Arábia Saudita e outros estados do CCG com instalações existentes de neutralização e reciclagem de águas residuais de plantas de concreto de areia do deserto, para aumentar a pontuação de avaliação de propostas para a experiência da indústria local.

Destaques dos recursos do produto

● Neutralização eficiente de dióxido de carbono para estabilizar o PH da água

● Processo ecológico de baixo carbono, sem poluição secundária

● Sistema de controle remoto inteligente totalmente automatizado

● Tecnologia industrializada madura com qualidade garantida estável

● Os materiais dos componentes antiabrasão e anticorrosão prolongam a vida útil do serviço

● Baixo consumo de produtos químicos, reduz despesas operacionais da planta a longo prazo

● Design modular em contêineres para fácil transporte internacional e rápida montagem em campo

Perguntas frequentes

Q1: Com quais equipamentos de suporte esse sistema de águas residuais pode funcionar?

R: Este sistema de águas residuais com neutralidade de carbono é desenvolvido de forma independente pela SINOU, que combina perfeitamente com nossa série completa de equipamentos de reciclagem de concreto, incluindo recuperador rotativo de concreto, recuperador vibratório de concreto e rampas de alimentação. Ele forma uma linha completa de tratamento em circuito fechado para concreto residual e lavagem de águas residuais de centrais dosadoras de concreto. Todo o conjunto de equipamentos adota controle central PLC unificado, realizando operação de ligação síncrona e fácil gerenciamento geral.

Q2: Qual é a capacidade de tratamento aplicável do sistema? Ele pode atender aos requisitos de grandes plantas misturadoras?

R: Nosso sistema padrão de águas residuais tem uma capacidade de processamento que varia de 30 m³/h a 60 m³/h, o que satisfaz totalmente a demanda de tratamento de água de grandes centrais dosadoras de concreto com múltiplas linhas de produção. Também oferecemos suporte a projetos de fluxo personalizados de acordo com a produção diária real de águas residuais para corresponder a diferentes escalas de planta.

Q3: Qual é o padrão de fonte de alimentação aplicável ao equipamento?

R: O sistema foi projetado para fonte de alimentação trifásica, 380 V, 60 Hz, que é totalmente compatível com a fonte de alimentação do gerador síncrono comumente usada na Arábia Saudita e outras regiões do Golfo. Os componentes elétricos foram otimizados para tensão instável de grupos geradores para garantir uma operação estável.

Q4: Como o sistema trata partículas finas abaixo de 100μm na areia do deserto?

R: Adotamos um processo combinado de filtração em vários estágios, coagulação e sedimentação por gravidade. Em primeiro lugar, as telas de filtro de precisão multicamadas interceptam a maior parte da areia fina; em seguida, o equipamento de agitação mistura águas residuais com coagulante para reunir micropartículas dispersas em grandes flocos.

Após a sedimentação natural no tanque de sedimentação horizontal, as pequenas partículas residuais são retidas pelo filtro frontal da bomba. Por fim, todo o lodo contendo areia fina é transportado para o filtro-prensa para desidratação profunda, realizando a eliminação total das partículas abaixo de 100μm sem vazamentos.

Q5: Por que a solução não adota hidrociclone e tanque de sedimentação de tubo inclinado?

R: Combinadas com as condições reais de trabalho da areia fina do deserto e a rota técnica madura da SINOU, cancelamos hidrociclones e estruturas de tubos inclinados. O tanque de sedimentação horizontal de grande volume é equipado com dispositivos de agitação em tempo integral, o que amplia o tempo de retenção hidráulica e garante assentamento suficiente de areia ultrafina.

Este projeto simplifica a estrutura do equipamento, reduz os pontos de falha e a carga de trabalho de manutenção diária e é mais adequado para operação contínua de longo prazo em ambientes desérticos adversos.

P6: Que medidas são tomadas para evitar a acumulação de sedimentos no interior de tanques e piscinas?

R: Tomamos várias medidas anti-sedimentos. Todos os tanques de água adotam uma estrutura de fundo cônico inclinado sem cantos mortos, e a parede interna é revestida com revestimento antiaderente e resistente ao desgaste. Cada tanque é equipado com dispositivos de agitação dedicados para manter o corpo d'água fluindo dinamicamente o tempo todo.

Enquanto isso, o sistema é equipado com monitores de nível de lama líquida e válvulas automáticas de descarga de lama, que descarregam regularmente o lodo no filtro-prensa. Evita fundamentalmente a deposição e compactação de sedimentos a longo prazo.

Q7: Como resolver o problema de bloqueio de bombas d'água causado por uma grande quantidade de areia fina?

R: Existem várias medidas de proteção para antientupimento da bomba. Primeiro, filtros de múltiplos estágios são instalados na entrada da bomba para bloquear materiais diversos e lama aglomerada.

Em segundo lugar, usamos a bomba hidráulica de êmbolo cerâmico desenvolvida pela SINOU com grandes passagens de fluxo e excelente desempenho antiabrasão, que não é fácil de ser presa por partículas finas.

Além disso, o dispositivo de agitação funcionará antecipadamente antes que a bomba comece a agitar o sedimento do fundo, evitando a sucção e o bloqueio instantâneo da lama. O sistema também possui proteção contra sobrecarga e travamento para parar a máquina automaticamente em caso de condições anormais.

Q8: A areia fina causará sérios desgastes nas tubulações e nos equipamentos?

R: Todas as peças que passam o fluxo em contato com esgoto e areia fina são feitas de materiais de alta resistência ao desgaste. A parede interna de tubulações e tanques é tratada com revestimento antiabrasivo.

Combinado com o processo de pré-filtragem, o teor de areia fina livre na água é bastante reduzido, o que reduz efetivamente a taxa de desgaste de todo o sistema e prolonga a vida útil.

Q9: É necessário equipar sistemas de agitação para todo o conjunto de equipamentos? Quais são suas funções?

R: Os sistemas de agitação são configurações padrão para todos os tanques e piscinas. Os agitadores do tanque de coleta de água e do tanque de concentração evitam a sedimentação e compactação da areia fina; os agitadores do tanque de reação garantem a mistura completa do dióxido de carbono, coagulante e águas residuais, de forma a garantir o efeito de neutralização e floculação.

Todos os dispositivos de agitação são interligados com bombas e válvulas de descarga de lama para realizar uma operação totalmente automática.

Q10: Por que escolher filtro-prensa para tratamento de lodo? Quais são as vantagens?

R: O filtro-prensa é o equipamento principal para eliminação de lodo terminal. Ele pode espremer lama de alta concentração contendo areia ultrafina em bolos de lama seca, realizando uma separação sólida-líquida completa. O filtrado flui de volta para a piscina frontal para reciclagem, atingindo zero descarga de esgoto.

O filtro-prensa totalmente automático suporta operação autônoma, com grande capacidade de processamento de lodo e desempenho estável, que é a escolha ideal para produção contínua de plantas de mistura.

Q11: Qual tecnologia é usada para neutralização do pH de águas residuais? Existe poluição secundária?

R: Este sistema adota tecnologia de neutralização de dióxido de carbono, que é nossa principal solução de neutralidade de carbono. As substâncias alcalinas nas águas residuais de cimento reagem com o CO₂ para gerar água e sedimentos carbonáticos inofensivos.

Não são adicionados soda cáustica e outros agentes químicos durante todo o processo, portanto não há poluição secundária, o que atende aos padrões locais de proteção ambiental na região do Golfo.

Q12: Qual é a faixa de pH da água reciclada? Pode ser reutilizado para produção de concreto?

R: As águas residuais alcalinas brutas das plantas de mistura têm um valor de pH de 12,5~13. Após o tratamento de neutralização de CO₂, o pH do efluente é controlado de forma estável entre 6,5 e 8,5.

A água reciclada atende integralmente aos padrões de qualidade da água para dosagem de concreto e limpeza de caminhões betoneiras, podendo ser reaproveitada diretamente no elo de produção.

Q13: Qual é o trabalho diário de manutenção do sistema de águas residuais? A manutenção é difícil?

R: O trabalho geral de manutenção é simples. O trabalho diário inclui principalmente a inspeção do status operacional de bombas e agitadores, verificação de telas de filtro e realização de retrolavagem, além de observação de nível de líquido e dados de pH.

A manutenção semanal e mensal concentra-se na lubrificação, calibração do instrumento e fixação de parafusos. Formulamos um plano de manutenção hierárquico completo e o pessoal de operação e manutenção pode começar rapidamente após o treinamento profissional.

Q14: Qual o ciclo de manutenção recomendado do equipamento?

R: Adotamos gerenciamento de manutenção em cinco níveis: inspeção diária, manutenção de rotina semanal, revisão parcial mensal, inspeção trimestral de componentes e revisão anual completa do sistema. As peças de desgaste, como telas de filtro, telas de filtro, vedações de bombas e lâminas de agitação, têm ciclos de substituição claros, o que pode efetivamente garantir a taxa geral de operação do equipamento acima de 95%.

Q15: Qual é o período de garantia do equipamento? Que suporte pós-venda pode ser fornecido?

R: Todo o conjunto do sistema de águas residuais possui garantia total de 3 anos. Fornecemos orientação de instalação no local no exterior, comissionamento de equipamentos e treinamento profissional de operadores. Junto com o equipamento é fornecida uma lista completa de peças de reposição para dois anos de operação, e garantimos entrega rápida de peças de reposição para a região do Golfo.

Q16: O sistema pode realizar operação autônoma?

R: Sim. Todo o sistema adota controle inteligente PLC + HMI, com ligação totalmente automática de agitação, bombeamento de água, descarga de lama e prensagem de filtro. Ele suporta monitoramento remoto em tempo real e alarme de falha, realizando operação contínua autônoma 24 horas por dia, o que economiza muito os custos de mão de obra para a planta.

Q17: Quais são as vantagens deste sistema em comparação com os equipamentos tradicionais de tratamento de águas residuais?

R: Em primeiro lugar, ele tem como alvo os pontos problemáticos da areia ultrafina do deserto, com design anti-sedimentação e anti-entupimento perfeito e maior taxa de operação do equipamento.

Em segundo lugar, a tecnologia de neutralização do dióxido de carbono poupa custos químicos e é mais amiga do ambiente.

Em terceiro lugar, a estrutura do equipamento é simplificada sem unidades redundantes, como hidrociclones, de modo que a taxa de falhas e o custo de manutenção a longo prazo são menores.

Além disso, o layout compacto é conveniente para transporte e instalação no local.
