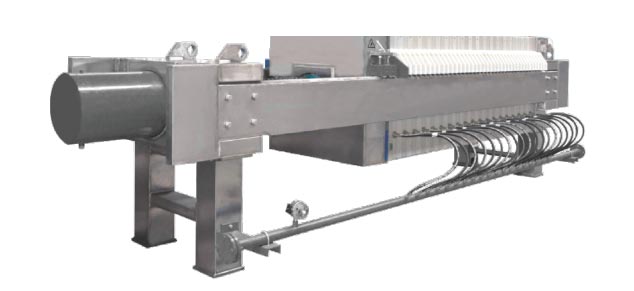

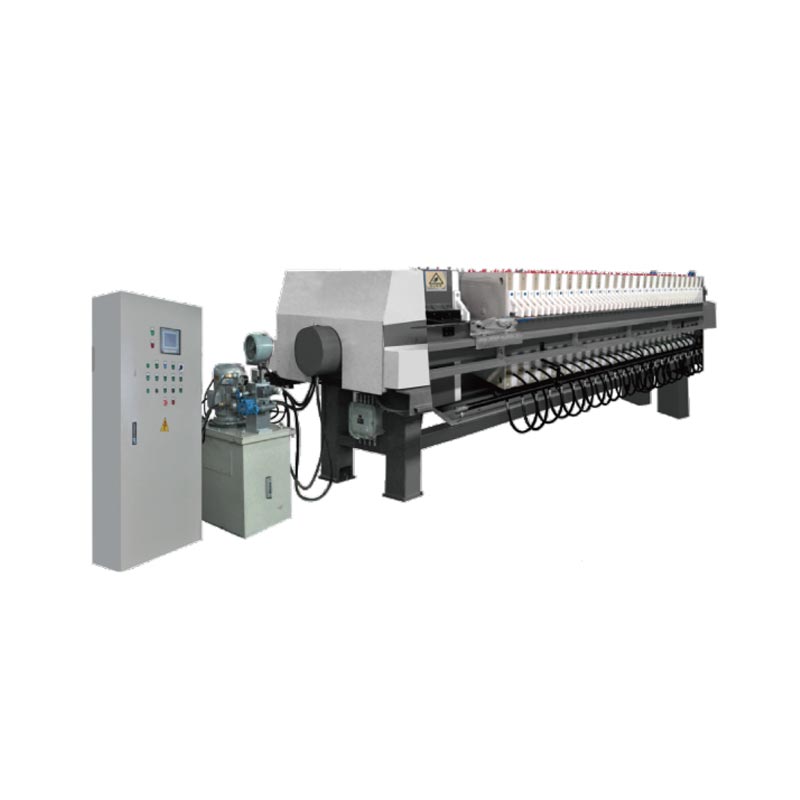

Prensa de filtro de membrana de alta pressão

SINOU, um fabricante e fornecedor confiável da China, fornece filtro prensa de membrana de alta pressão de alto desempenho para clientes globais. Este equipamento integra filtração de câmara e tecnologia de compressão secundária de membrana, especialmente projetado para desidratação profunda de alto padrão.

Ele usa placas de filtro de membrana reforçada de alta resistência e estável sistema hidráulico de alta pressão para espremer totalmente a umidade residual, reduzindo bastante o teor de umidade do bolo. O todo a máquina suporta operação totalmente automática, com desempenho estável, baixa taxa de falhas e fácil manutenção.

Nós fornecemos área de filtragem personalizada, tamanho da placa, nível de pressão e modo de controle para atender às diferentes propriedades e tratamento do lodo capacidade e condições de trabalho, fornecendo soluções de separação sólido-líquido eficientes, seguras e confiáveis.

O que é filtro prensa de membrana de alta pressão?

1. Definição Central

O filtro prensa de membrana de alta pressão é um equipamento de separação sólido-líquido de alta eficiência atualizado. Acrescenta Função de compressão de membrana elástica com base em filtro-prensa de câmara comum, usando água/gás de alta pressão para infle a placa do filtro de diafragma para compressão profunda secundária, para obter bolo de filtro mais seco.

2. Principais parâmetros de trabalho

Pressão de filtragem:≤0,6MPa

Pressão de compressão da membrana:≤1,0 MPa

Temperatura de trabalho:-10 ~ 90 ℃

Pressão máxima de proteção hidráulica:29 MPa

Pressão máxima de compactação:25 MPa

Curso do cilindro de óleo:750 mm, diâmetro do cilindro: 320 mm

Potência da estação hidráulica:4,0+2,2 kW

3. Como ele difere do filtro-prensa de câmara comum

Filtro prensa comum:Confie apenas na pressão de alimentação para filtrar o lodo, a umidade da torta de filtro é mais alto.

Prensa de filtro de membrana de alta pressão:

Primeiro filtre o lodo alimentando a pressão

Em seguida, injete meio de alta pressão nas placas do diafragma, as placas expandem e comprimem o lodo firmemente

Descarregue mais água ligada, seque a torta de filtro, umidade 5% -15% menor

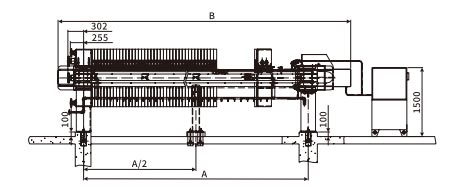

4. Bico e características estruturais

Entrada de alimentação:DN100; porta de limpeza e descarga: DN65; porta de pressão hidráulica para diafragma espremendo: DN50

Espessura da placa de filtro:70/80 mm (reforçado de alta resistência para compressão de alta pressão)

Espessura do bolo de filtro:fixo 40 mm, efeito de desidratação profunda estável

Faixa de área de filtragem:100–320 ㎡, capacidade de compressão de alta pressão em toda a faixa

5. Principais vantagens

1. Maior pressão de compressão (≤1,0 MPa), desidratação mais profunda, torta de filtro mais seca

2. Placas de filtro espessadas de alta resistência, resistentes à pressão para operação pesada de longo prazo

3. Ampla adaptabilidade para lamas difíceis de desidratar: rejeitos de mineração, lamas químicas, lamas de concreto, lama oleosa

4. Baixo custo de transporte e descarte de torta seca, melhor conformidade ambiental

6. Resumo simples do título do produto

Filtro prensa de membrana de alta pressão = Filtro prensa tipo compressão de alta pressão, usando extrusão secundária de diafragma para obter desidratação de lodo com menor umidade, adequado para projetos industriais de separação sólido-líquido de alto padrão.

Perguntas frequentes

P1:Qual é a diferença entre filtro-prensa de diafragma e filtro-prensa de câmara comum?

UM:O filtro prensa de diafragma adiciona função de compressão de membrana de alta pressão. Ele primeiro filtra por pressão de alimentação e, em seguida, usa água/gás de alta pressão para espremer o lodo novamente, tornando a torta de filtro mais seca (umidade 5%-15% menor). O filtro-prensa de câmara comum depende apenas da pressão de alimentação para filtração.

Q2:Qual é a pressão máxima de trabalho do seu filtro prensa de diafragma?

UM:Pressão de filtragem ≤0,6 MPa, pressão de compressão da membrana ≤1,0 MPa, compactação hidráulica máxima pressão 25 MPa, pressão de proteção hidráulica até 29 MPa.

P3:Qual é a espessura da torta de filtro desta máquina?

UM:A espessura padrão da torta de filtro é de 40 mm; a espessura da placa do filtro é 70/80 mm com alta pressão projeto de resistência.

Q4:Em que faixa de temperatura o equipamento pode trabalhar?

UM:A temperatura de trabalho é de -10°C ~ 90°C, adequada para a maioria dos ambientes de tratamento de lodo industrial.

P5:Que tamanho de área de filtragem você pode fornecer?

UM:Faixa padrão de 100㎡ a 320㎡; podemos personalizar modelos maiores de acordo com suas necessidades.

P6:Quais são os tamanhos dos bicos da máquina?

UM:Entrada de alimentação DN100, porta de limpeza e porta de descarga DN65, porta de pressão hidráulica DN50, flange padrão GB/T9115-2000 PN1.6.

P7:Esta máquina pode funcionar automaticamente?

UM:Sim. Suporta operação totalmente automática, incluindo fechamento da placa, alimentação, compressão, puxar e descarregar o bolo, reduzindo muito o trabalho manual.

P8:Para que tipo de lodo esta máquina é adequada?

UM:Amplamente utilizado para rejeitos de mineração, lodo químico, lodo de central dosadora de concreto, municipal lodo de esgoto, lodo oleoso e outros materiais difíceis de desidratar.

P9:Qual é a vida útil das placas de filtro?

UM:Nossas placas de diafragma de polipropileno reforçado têm forte pressão e resistência à corrosão, vida útil de até 5 a 8 anos em operação normal.

P10:Você fornece serviço personalizado?

UM:Sim. Podemos personalizar a área de filtragem, tamanho da placa, tensão, modo automático e alimentação correspondente sistema de bomba de acordo com suas condições de trabalho.

P11:Qual é a potência da estação hidráulica?

UM:A potência padrão do motor da bomba de óleo da estação hidráulica é 4,0+2,2 KW.

P12:Que serviço pós-venda você oferece?

UM:Fornecemos orientação técnica on-line, manual de instalação, fornecimento de peças de reposição e longo prazo suporte pós-venda.

Por que escolher o filtro prensa de membrana de alta pressão SINOU?

1. P&D profissional e força de fabricação

Temos equipe de design profissional, tecnologia de produção madura e sistema de controle de qualidade rigoroso, garantindo estabilidade e desempenho confiável do produto.

2. Tecnologia de membrana exclusiva para melhor desidratação

Nosso filtro-prensa de membrana atinge uma desidratação mais profunda do que os filtros de câmara comuns, trazendo redução real de custos para clientes.

3. Peças de alta qualidade e longa vida útil

Usando placas de membrana de alta resistência, componentes hidráulicos de marcas famosas e peças elétricas, garantindo estabilidade operação de longo prazo.

4. Certificações oficiais completas

Os produtos possuem certificação CE, relatório de teste UL 508 e atendem aos padrões de segurança da UE, América do Norte e internacionais.

5. Serviço de personalização completo

Pressão personalizável, área de filtragem, tamanho da placa, nível automático, tensão e configuração para combinar com diferentes condições de trabalho.

6. Suporte pós-venda global perfeito

Fornece orientação on-line, serviço de comissionamento, fornecimento de peças de reposição e suporte técnico de longo prazo.

Itens e dados de teste UL 508 - Filtro prensa de diafragma de alta pressão

Relatório de teste nº:XK2601013031S

Emitida pela:Shenzhen SiCT Technology Co., Ltd.

Informações básicas de teste

Produto:Filtro Prensa

Marca:SINOU

Modelo:SY‑XMZ(10‑1000)‑(630‑2000)

Entrada nominal:AC380V 50Hz 41,3A 23620W

Padrão:UL 508 Ed.19

Resultado do teste:Todos os itens APROVADOS

Itens de teste e dados detalhados

1. Teste de temperatura

Temperatura ambiente:25°C

Todas as temperaturas medidas sobem abaixo dos limites padrão

Aumento máximo da temperatura:69,7°C (fio interno), limite 105°C

Superfície máxima do gabinete:37,2°C, limite 40°C

Resultado:Aprovado

2. Teste de sobretensão e subtensão

Opera normalmente a 85% da tensão nominal

Suporta tensão nominal de 110% sem danos

Bobinas e contatos funcionam corretamente

Resultado:Aprovado

3. Teste de sobrecarga

Testado em 1,5× corrente nominal

Sem quebra, sem soldagem por contato, sem queima

O fusível não queima durante o teste

Resultado:Aprovado

4. Teste de resistência à tensão dielétrica

Tensão de teste:1480 V

Sem arco, quebra ou dano

Teste entre peças energizadas e gabinete; entre circuitos

Resultado:Aprovado

5. Teste de corrente de fuga

Corrente de fuga máxima:0,09mA

Limite padrão:≤3,5mA

Estável em condições frias e quentes

Resultado:Aprovado

6. Teste de impedância de ligação

Corrente de teste:40A, duração 2min

Queda de tensão:0,2V

Boa conexão de aterramento, baixa impedância

Resultado:Aprovado

7. Teste de resistência

Operação de ciclo longo sem falhas

Sem desgaste de contato ou danos mecânicos

Após o teste, ainda atende à resistência dielétrica

Resultado:Aprovado

Controle e Inspeção de Qualidade

A SINOU implementa um sistema de controle de qualidade de processo completo para todos os produtos de filtros prensa de membrana de alta pressão, desde inspeção de entrada de matéria-prima até a entrega da máquina acabada.

Cada unidade passa por rigorosos testes de fábrica em de acordo com UL 508 e padrões de segurança internacionais, incluindo teste de temperatura, teste de sobrecarga, dielétrico teste de resistência à tensão, teste de corrente de fuga, teste de impedância de ligação, teste de operação em plena carga, teste de pressão e teste de vedação.

Somente os produtos que passam em todas as inspeções podem sair da fábrica, garantindo um desempenho estável, operação segura e longa vida útil.

Exemplo de política

NÃO fornecemos amostras grátis ou amostras de teste. Nosso filtro-prensa de membrana de alta pressão pertence a grande escala máquinas industriais com características de grande volume, peso pesado, alto custo de produção e customizadas configuração.

Não é adequado para produção de amostras ou envio experimental.

Convidamos você a conferir nossas certificações (CE, UL 508), relatórios de testes, casos de projetos e vídeos de fábrica. Para granel pedidos, podemos fornecer inspeção no local, inspeção de transmissão ao vivo on-line e inspeção de terceiros antes envio para garantir que a qualidade do produto atenda às suas necessidades.
