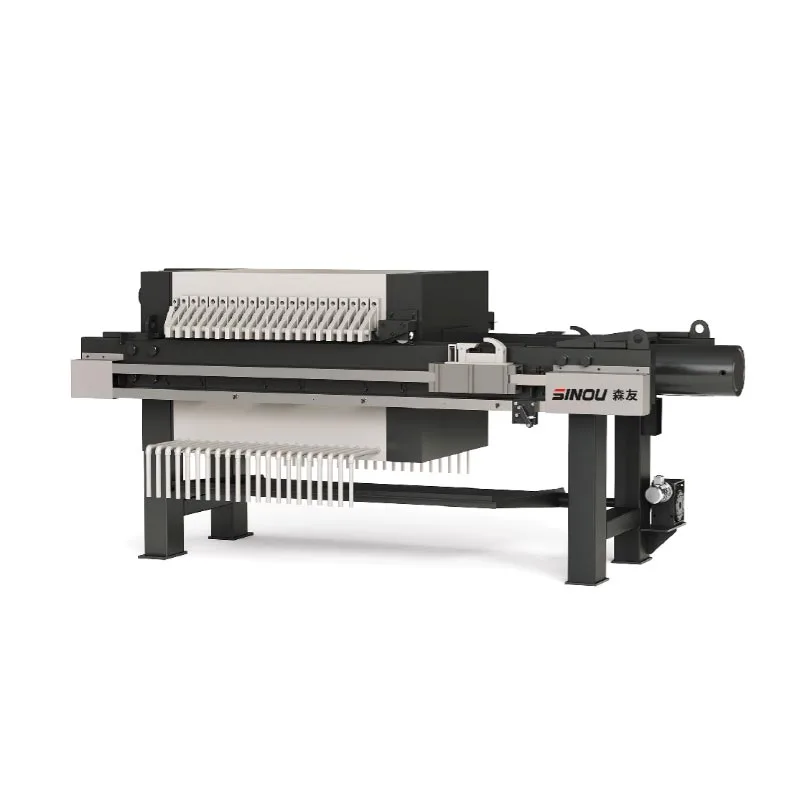

Prensa de filtro de câmara de lodo para planta de dosagem de concreto

A SINOU fornece filtro-prensa de câmara de lodo para planta dosadora de concreto de alta qualidade para clientes globais. Este equipamento foi desenvolvido especialmente para concreto de alta viscosidade e alto teor de sólidos. lama gerada em centrais dosadoras, com otimização direcionada na estrutura da placa, pressão hidráulica e antientupimento projeto.

Ele pode pressionar e desidratar com eficiência a pasta para produzir torta de filtro empilhável e com baixa umidade, enquanto recicla água limpa para reaproveitamento da produção. Apresentando desempenho estável, operação simples, baixa taxa de falhas e baixa manutenção custo, é amplamente elogiado por empresas concretas.

Como uma fábrica confiável, oferecemos suporte a configurações personalizadas, como área de filtragem, placa tamanho, modo de controle automático e tensão para atender diferentes saídas da planta, layout do local e demandas de tratamento, fornecendo soluções confiáveis e completas de desidratação de lodo.

Vantagens do produto

1. Projeto especial para pasta de concreto, forte desempenho anti-entupimento

Adota canais de fluxo ampliados, placas de filtro antiaderentes e pano de filtro especial para pasta de concreto, de forma eficaz evitando o entupimento da pasta de cimento e garantindo uma alimentação suave e uma filtração estável.

2. Placas de filtro de alta resistência, duráveis ​​sob alta pressão

Usa placas de filtro de câmara de alta pressão reforçadas com boa resistência à pressão, resistência à corrosão e resistência à deformação, adequada para operação de carga pesada de longo prazo em centrais dosadoras de concreto.

3. Sistema hidráulico estável, desidratação completa

Equipado com sistema hidráulico de alta pressão para fornecer força de pressão constante e forte, reduzindo bastante o filtro umidade do bolo e tornando o bolo fácil de deixar cair e transportar.

4. Operação totalmente automática, economia de trabalho

Suporta fechamento automático, alimentação, prensagem, deslocamento de placa e descarga de bolo, realizando operação contínua não tripulada operação e reduzindo o custo de mão de obra para centrais dosadoras.

5. Reciclagem de água, redução de custos e conformidade de emissões

O filtrado transparente atende aos padrões de água para mistura de concreto e pode ser reutilizado diretamente, reduzindo bastante a água doce consumo e descarte de resíduos, ajudando a passar facilmente na inspeção ambiental.

Especificação do produto

Observação:Os itens marcados com “*” são equipados com um par de suportes intermediários.

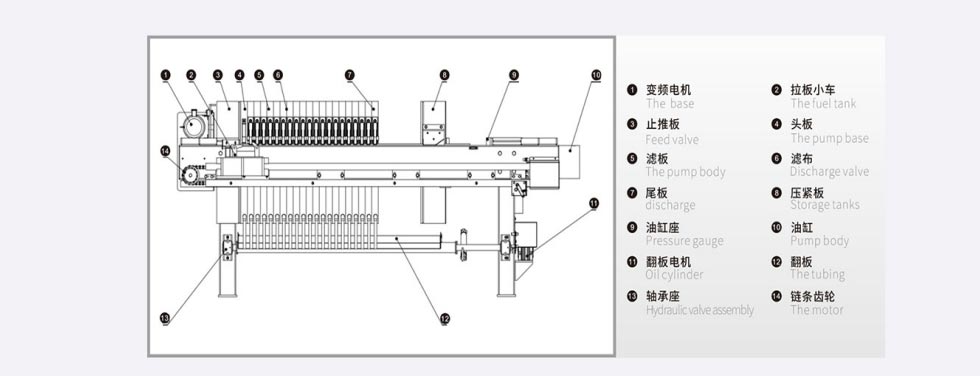

Introdução à estrutura do produto

Este filtro-prensa de câmara de lodo para planta de dosagem de concreto consiste em motor de frequência variável, carrinho puxador de placa, placa de impulso fixo, placa principal, placas de filtro, pano de filtro, placa traseira, placa de compressão, base do cilindro, cilindro de óleo, motor de giro de aba, dispositivo de giro de aba, assento de rolamento, engrenagem de corrente e outros componentes principais.

A estrutura geral é compacto e estável. O cilindro hidráulico fornece uma poderosa força de pressão; placas de filtro e pano de filtro selados câmaras de filtragem para separação sólido-líquido; mecanismos automáticos de puxar placas e girar abas realizam descarga do bolo.

Com estrutura otimizada e peças de transmissão resistentes ao desgaste, o equipamento apresenta estabilidade operação, manutenção conveniente e longa vida útil, adaptando-se totalmente ao trabalho contínuo de desidratação de lodo pesado de centrais dosadoras de concreto.

Notas de operação e uso

1. Antes de iniciar, verifique o nível do óleo hidráulico, a integridade do pano do filtro, o alinhamento da placa do filtro e a tubulação conexões para garantir que não haja vazamento ou folga.

2. Não ligue a máquina antes que todas as placas do filtro estejam totalmente fechadas e pressionadas; evite prensagem parcial ou vazio pressionando.

3. Mantenha a pressão de alimentação e o fluxo estáveis ​​dentro da faixa nominal; não sobrecarregue para evitar danos à placa do filtro ou falha do cilindro de óleo.

4. Certifique-se de que o pano do filtro esteja plano e sem rugas; evite vazamento de lama causado por pano mal colocado ou tamanho grande partículas.

5. Limpe regularmente os orifícios de alimentação da placa do filtro e os canais de drenagem para evitar entupimentos e pressão irregular.

6. Durante a operação automática, não se aproxime da área móvel da placa do filtro para evitar riscos de esmagamento ou compressão.

7. Não ajuste a pressão hidráulica, os parâmetros elétricos ou as configurações do programa sem orientação profissional.

8. Após o desligamento, limpe o lodo residual, drene a água acumulada e lubrifique as peças móveis conforme necessário.

9. Inspecione regularmente os componentes hidráulicos, sistema elétrico e peças de vedação; substitua as peças desgastadas a tempo.

10. Este filtro-prensa com câmara de lodo de central dosadora de concreto é apenas para lodo de concreto e lama semelhante; não use para materiais corrosivos, de alta temperatura ou meios explosivos sem aprovação.

Como selecionar o modelo certo

1. Confirme a capacidade diária de tratamento de lodo

● Central dosadora pequena: área de filtragem de 100–200㎡

● Central dosadora média: área de filtragem de 200–320㎡

● Central dosadora grande/tratamento centralizado: área de filtragem de 400–560㎡

2. Confirme o tipo e concentração de lodo

● Água de lavagem de pasta de concreto/misturador: filtro-prensa de câmara padrão

● Pasta com alto teor de sólidos: escolha uma placa de filtro mais espessa e pressão mais alta

3. Confirme o espaço do local e as condições de instalação

● Verifique o comprimento, largura e altura para instalação

● Reservar espaço para operação, manutenção, descarga de torta e transportador

4. Confirme os requisitos de tensão e controle

● Padrão: AC380V 50Hz

● Suporte à personalização para tensões da UE/EUA/outras tensões

● Controle: totalmente automático/semiautomático/manual

5. Confirme o equipamento correspondente

● Bomba de alimentação: bomba de pistão cerâmico de alta pressão

● Pré-tratamento de lama: tanque de reação, agitador

● Manuseio de bolo: transportador, dispositivo de coleta

6. Confirme o requisito de umidade do bolo de filtro

● Requisito geral:≤30% de umidade

● Maior demanda: selecione modelo de alta pressão

7. Etapas de seleção padrão

1. Fornecer volume diário de lodo (m³/dia ou tonelada/dia)

2. Fornece concentração de lodo/conteúdo sólido

3. Forneça o tamanho e a voltagem do local

4. Confirme o nível automático e o alvo do bolo de filtro

5. Recomendamos o modelo e a solução ideais

Por que nos escolher

1. Fabricante profissional com experiência na indústria de concreto

SINOU tem vasta experiência em filtro-prensa de câmara de lodo de central dosadora de concreto, design maduro e estável produção, com milhares de aplicações em centrais dosadoras em todo o mundo.

2. Otimização direcionada para condições de trabalho concretas

Design especial de estrutura anti-entupimento, anti-abrasão e de alta pressão, mais confiável do que os filtros-prensa gerais em cenários concretos.

3. Certificações oficiais, acesso ao mercado global

Prensa de filtro de câmara de lodo de planta de dosagem de concreto tem CE, UL e outras certificações, em conformidade com a UE e Padrões norte-americanos, adequados para projetos globais.

4. Soluções personalizadas e suporte completo ao processo

Fornecemos design personalizado de acordo com as demandas de saída, local, tensão e controle, com qualidade rigorosa inspeção e serviço pós-venda confiável.

5. Desempenho econômico comprovado

Ajuda os clientes a economizar água, reduzir mão de obra e diminuir custos de descarte, com curto período de retorno do investimento e alto retorno sobre investimento.

Comparação de produtos x concorrentes

Falhas comuns e solução de problemas

1. Vazamento de lama entre as placas de filtro

Causa: Pano do filtro enrugado/fora do lugar; placas de filtro não totalmente fechadas; pressão de alimentação muito alta.

Solução: Reorganize o pano do filtro na horizontal; verifique e pressione as placas novamente; reduza a pressão de alimentação para a faixa nominal.

2. Pano de filtro ou orifício de alimentação entupido

Causa: Pasta de concreto muito espessa; grandes partículas sólidas bloqueadas; sem limpeza oportuna.

Solução: pasta diluída corretamente; instalar tela de filtro; limpe os orifícios e o pano do filtro regularmente.

3. Filtre a umidade do bolo muito alta

Causa: Pressão de pressão insuficiente; tempo de prensagem curto; pano do filtro danificado ou entupido.

Solução: Aumentar pressão adequadamente; prolongar o tempo de pressão; substitua ou limpe o pano do filtro.

4. O sistema hidráulico não consegue criar pressão

Causa: Baixo nível de óleo hidráulico; vazamento de óleo; válvula de alívio anormal; falha da bomba.

Solução: Adicione óleo hidráulico; verificar e reparar vazamentos; ajuste ou substitua a válvula/bomba de óleo.

5. As placas de filtro não abrem ou fecham normalmente

Causa: Falha no sinal elétrico; atolamento de cilindro; lama presa entre as placas.

Solução: Verifique o sistema elétrico e sensores; lodo limpo; lubrificar as peças móveis.

6. Filtrado não claro

Causa: Pano do filtro danificado; pano não combinado com lama.

Solução: Substitua o pano do filtro danificado; use um pano especial para pasta de concreto.

7. O ciclo automático não funciona corretamente

Causa: Desalinhamento do sensor; erro de configuração de parâmetro; poder instável.

Solução: Ajustar sensores; programa de reinicialização; garantir fonte de alimentação estável.

8. Alto ruído ou vibração durante a operação

Causa: Instalação instável; peças soltas; desgaste do rolamento.

Solução: Fixe a máquina com firmeza; aperte os parafusos; substituir desgastado rolamentos.

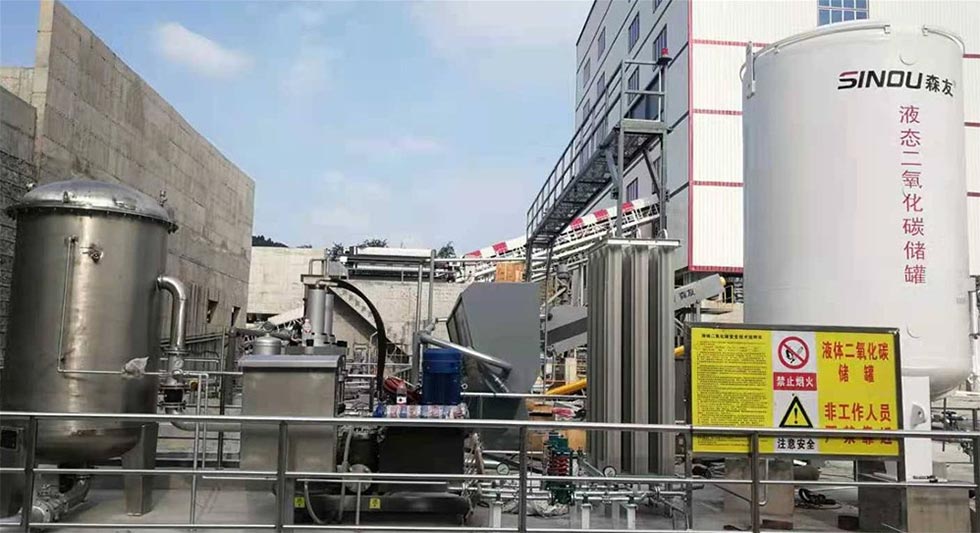

Caso do projeto: Zunyi Zongheng Building Materials Co., Ltd., Guizhou

A SINOU forneceu um sistema completo de desidratação de lodo de concreto, incluindo filtro-prensa de câmara e suporte correspondente equipamento para Zunyi Zongheng Building Materials Co., Ltd., Guizhou.

O sistema é usado para tratar plantas dosadoras águas residuais e lamas, realizando a reciclagem de água e a separação sólido-líquido. Funciona de forma estável no local, resolvendo eficazmente o descarte de lodo do cliente e os problemas de conformidade ambiental, e obtém alto reconhecimento do cliente.
