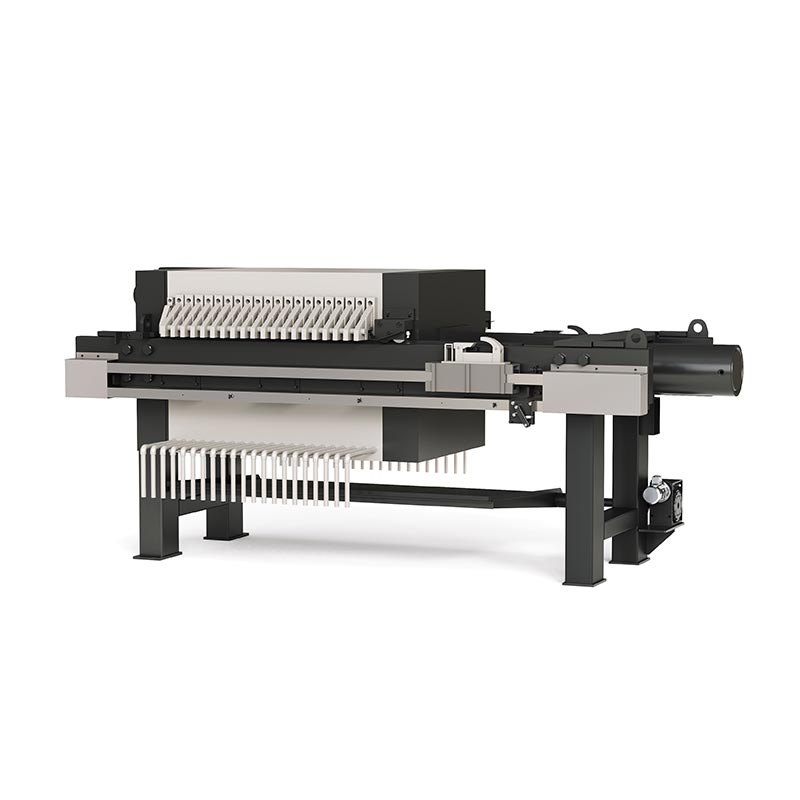

Prensa de filtro de câmara de esgoto municipal

SINOU, um fabricante e fornecedor confiável da China, fornece filtro prensa profissional para câmara de esgoto municipal para clientes globais. Este equipamento foi desenvolvido especialmente para lodos municipais com alto teor orgânico, finos partículas e alta viscosidade.

Adota placas de filtro de câmara de alta resistência e sistema hidráulico estável para realizar separação sólido-líquido, reduzindo bastante o volume de lodo e diminuindo o custo de descarte. Toda a máquina suporta totalmente operação automática incluindo fechamento de placas, alimentação, filtragem, extração de placas e descarga de bolo, com simples manutenção e desempenho estável.

Fornecemos área de filtragem personalizada, tamanho da placa e modo de controle para atender diferente capacidades municipais de tratamento de esgoto e condições do local.

Detalhes do produto

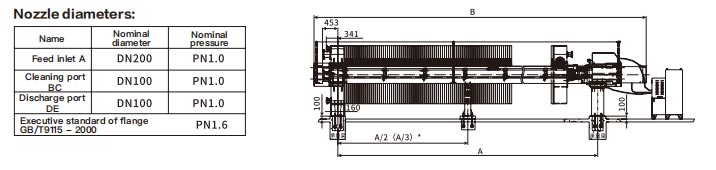

1. Especificação de bico e tubulação

● Entrada de alimentação A: DN200, Pressão nominal PN1.0

● Porta de limpeza BC: DN100, Pressão nominal PN1.0

● Porta de descarga DE: DN100, Pressão nominal PN1.0

● Padrão de flange: GB/T9115-2000, PN1.6

● A entrada de alimentação de grande calibre garante uma alimentação suave de lodo municipal com alto teor de sólidos, evitando efetivamente bloqueio durante operação contínua de longo prazo. Portas padronizadas de limpeza e descarga formam o gasoduto manutenção e descarga de resíduos mais convenientes.

2. Detalhes da Dimensão Estrutural

● Dimensão de instalação frontal: 453 mm / 341 mm

● Altura do centro de entrada de alimentação: 160 mm

● Altura do suporte inferior: 100 mm

● Distância de pé: A; Comprimento total: B

● Posição intermediária de apoio: A/2 (A/3) para modelos de tamanho grande

● O layout com altura razoável corresponde ao espaço de instalação de estação de esgoto convencional. Suportes intermediários multiponto melhorar a estabilidade da estrutura, evitando a deformação sob condições de trabalho de carga pesada a longo prazo.

3. Parâmetros técnicos principais (do desenho e das condições de trabalho municipais)

● Pressão de filtragem: ≤0,6MPa

● Temperatura de trabalho: -10~90℃

● Pressão máxima de proteção hidráulica: 29MPa

● Pressão máxima de compactação hidráulica: 25MPa

● Curso efetivo máximo do cilindro de óleo: 750 mm

● Diâmetro nominal do cilindro de óleo de compactação: 320mm

● Potência do motor da estação hidráulica: 4,0+2,2KW

● O sistema hidráulico estável de alta pressão fornece força de compressão duradoura, adequado para desidratação contínua de 24 horas de lodo municipal com alto teor de matéria orgânica e partículas finas.

4. Detalhes de materiais e projetos estruturais

● Placa de filtro: Placa de filtro de câmara de polipropileno reforçado, resistência a alta pressão, anti-envelhecimento, não é fácil de deformar-se sob corrosão de lodo municipal de longa data.

● Estrutura: Estrutura de aço carbono resistente com tratamento de pintura antiferrugem, forte capacidade de carga, estável em geral estrutura.

● Pano de filtro: Pano de filtro anti-entupimento especial para lodo municipal, alta permeabilidade à água, não é fácil de bloquear por finas partículas orgânicas.

● Sistema hidráulico: Componentes hidráulicos selados, saída de pressão estável, baixa taxa de falhas.

5. Detalhes do processo de trabalho

● O sistema hidráulico comprime firmemente as placas de filtro para formar câmaras de filtro seladas.

● O lodo municipal é bombeado para as câmaras através da entrada de alimentação de grande calibre DN200.

● Sob pressão de filtragem estável, a separação sólido-líquido é realizada; o filtrado flui através das portas de descarga.

● Após a filtração, as placas de filtro são abertas automaticamente e a torta de filtro seca cai.

● A limpeza regular através das portas de limpeza mantém o equipamento estável para operação a longo prazo.

6. Destaques do projeto voltado para o município

● Entrada de alimentação de grande calibre que se adapta a lodo municipal de alta viscosidade

● Design de estrutura multisuporte para operação contínua por longo tempo

● Estrutura de baixa manutenção, reduzindo custo de operação da estação de esgoto

Portas padronizadas para fácil conexão com sistema de tubulação de tratamento de esgoto

Especificação de parâmetro

Observação:Itens com “*” significam possuir um par de suportes intermediários.

※ Esses parâmetros são apenas para referência de seleção de modelo; para obter dados precisos, consulte os desenhos fornecido.

Princípio de funcionamento

O filtro prensa para câmara de esgoto municipal adota compressão hidráulica + princípio de filtragem de alimentação por pressão para realizar uma separação sólido-líquido eficiente de lodo de esgoto urbano, concluída em quatro etapas contínuas.

1. Compressão da placa de filtro e formação de câmara

O sistema hidráulico aciona o cilindro de óleo para empurrar a placa traseira para frente, comprimindo firmemente todo o filtro da câmara placas entre a placa da cabeça e a placa da cauda. Câmaras de filtro ocas seladas são formadas entre filtros adjacentes placas, proporcionando espaço fechado para filtração de lodo.

2. Alimentação de Lodo e Filtração Inicial

O lodo municipal é bombeado para cada câmara de filtro através da entrada de alimentação DN200 de grande calibre. Sob alimentação estável pressão, a água no lodo penetra no pano do filtro e flui para fora da saída de líquido, enquanto as partículas sólidas são interceptado pelo pano de filtro e gradualmente se acumula dentro das câmaras para formar a torta de filtro.

3. Filtragem Profunda e Formação de Bolo

Com alimentação contínua, a torta de filtro engrossa gradualmente. O sistema hidráulico de alta pressão mantém estável força de compressão para garantir a vedação hermética das placas de filtro. Partículas orgânicas finas e sólidos suspensos em municípios o lodo fica totalmente retido, conseguindo uma desidratação completa sob pressão constante.

4. Extração automática de placas e descarga de bolo de filtro

Após terminar a filtração, o sistema hidráulico retrai o cilindro de óleo. O dispositivo puxador de placa puxa o filtro as placas abrem uma por uma. Sob a gravidade, a torta de filtro seca desidratada cai automaticamente, completando um trabalho ciclo. As portas de limpeza são usadas para descarga regular de resíduos para evitar o bloqueio da tubulação.

Esta estrutura mecânica de filtragem por pressão é altamente direcionada para lodo municipal altamente orgânico e de partículas finas, apresentando efeito de desidratação estável, torta de filtro de baixa umidade e filtrado transparente, atendendo perfeitamente ao esgoto urbano requisitos de tratamento.

Precauções para usar filtro prensa de câmara de esgoto municipal

1. Precauções pré-operação

● Antes de iniciar o filtro-prensa da câmara de esgoto municipal, verifique se todas as placas de filtro estão bem organizadas e o pano do filtro está plano, intacto e sem dobras ou danos para evitar vazamento de lodo.

● Inspecione o nível do óleo hidráulico, a qualidade do óleo e a estanqueidade da tubulação do Filtro Prensa; reabasteça o óleo ou substitua-o se deteriorado.

● Confirme se a pressão da bomba de alimentação está estável; não ligue o equipamento com carga vazia por muito tempo.

● Verifique o sistema de controle elétrico, os sensores e a função de parada de emergência para garantir a operação normal.

● Certifique-se de que todas as portas de limpeza e de descarga estejam desobstruídas antes de alimentar o lodo municipal.

2. Precauções durante a operação

● Controle a pressão de alimentação estritamente dentro da faixa nominal (≤0,6 MPa) para evitar que a pressão excessiva danifique placas de filtro e pano de filtro do filtro-prensa.

● Não alimente impurezas muito grandes, detritos duros ou partículas grandes para evitar bloquear a entrada de alimentação DN200 ou riscar as placas de filtro do equipamento.

● Monitorar a concentração de lodo; adicione floculante razoavelmente para lodo municipal altamente orgânico para melhorar a filtração eficiência.

● Mantenha operação contínua e estável; evite partidas e paradas frequentes que afetam a estabilidade da desidratação.

● Observe mudanças de pressão e condição do filtrado em tempo real; pare a operação imediatamente se houver vazamento ou anormal ocorre pressão.

● Não toque nas peças móveis, como o carrinho da placa de tração, a corrente e a engrenagem durante o funcionamento automático.

3. Precauções pós-operação e manutenção diária

● Limpe bem o pano do filtro, as câmaras do filtro e todas as portas do filtro-prensa após cada lote para remover lodo municipal residual e sujeira orgânica, evitando entupimentos e odores.

● Mantenha o sistema hidráulico limpo, evite que o esgoto entre no óleo hidráulico para evitar a corrosão dos componentes.

● Verifique regularmente a estrutura, parafusos e suportes; aperte as peças soltas para manter a estabilidade estrutural do equipamento.

● Substitua o pano de filtro desgastado e as vedações envelhecidas em tempo hábil para garantir um desempenho estável a longo prazo do Esgoto Municipal Prensa de filtro de câmara.

● Manter o equipamento seco e ventilado; não deixe que o esgoto corrosivo encharque a estrutura por muito tempo.

4. Precauções de segurança e uso a longo prazo

● Seguir rigorosamente as especificações de segurança elétrica; corte a fonte de alimentação durante a manutenção do filtro-prensa.

● Não ajuste a pressão hidráulica e os parâmetros do programa arbitrariamente sem orientação profissional.

● Operar dentro da faixa de temperatura de trabalho de -10°C ~ 90°C; evite operação em excesso de temperatura.

● Para desligamentos prolongados, limpe bem todas as peças, drene a água residual e faça tratamento antiferrugem.

Por que escolher a SINOU?

1. Design personalizado profissional voltado para o município

Nosso filtro-prensa para câmara de esgoto municipal é especialmente otimizado para ambientes urbanos altamente orgânicos, de partículas finas e viscosos. lodo de esgoto. A entrada de alimentação DN200 de grande calibre e os canais de fluxo alargados evitam eficazmente o entupimento, perfeitamente correspondendo às características de funcionamento das estações de tratamento de esgoto municipais.

2. Desempenho estável de alta pressão e efeito de desidratação confiável

Equipado com um sistema hidráulico de alta pressão (pressão máxima de compactação 25MPa), nosso produto mantém estabilidade força de compressão para operação contínua de 24 horas. Garante bolo de filtro com baixa umidade e filtrado transparente, ajudando as estações de esgoto atendem aos rígidos padrões de descarga ambiental de forma constante.

3. Material durável e longa vida útil

Adotamos placas de filtro de polipropileno reforçadas espessadas e estrutura de aço anticorrosiva resistente para o produto. Toda a máquina resiste à corrosão do lodo e à deformação estrutural, reduzindo significativamente a substituição e a manutenção custos em projetos municipais de longo prazo.

4. Operação totalmente automática e que economiza trabalho

Nosso filtro prensa suporta controle automático PLC inteligente, incluindo fechamento de placa, alimentação, filtragem, placa puxando e descarregando o bolo. Reduz a intervenção manual, reduz os custos de mão-de-obra e melhora o esgoto em geral eficiência do tratamento.

5. Inspeção de qualidade rigorosa e produção padronizada

Cada produto passa por teste de pressão de carga total, teste de vedação e teste de segurança elétrica antes da entrega. Todos os produtos atendem aos padrões industriais internacionais, com relatórios de testes e certificações completos.

6. Suporte pós-venda completo e experiência em projetos

Temos uma rica experiência prática em projetos de esgoto municipal em todo o mundo. Fornecemos orientação de instalação no local, treinamento operacional, fornecimento de peças de reposição e serviço técnico pós-venda de longo prazo para o filtro-prensa.

7. Solução econômica e madura

Comparado com filtros-prensa de membrana, nosso filtro-prensa tem custos de compra e operação mais baixos, desempenho estável e manutenção mais simples. É a solução de separação sólido-líquido mais econômica para esgoto municipal tratamento.

Exemplo de política

NÃO fornecemos amostras ou máquinas de teste. Nosso Filtro Prensa para Câmara de Esgoto Municipal pertence a equipamentos industriais de grande escala com grande volume, peso pesado, alto custo de produção e configuração personalizada. Não pode ser produzido ou transportado como uma pequena amostra.

Para confirmar a qualidade, você pode verificar nosso:

● Certificação CE

● Relatório de teste UL 508

● Vídeo de produção de fábrica

● Vídeo de operação no local

● Casos de projetos de esgoto municipal concluídos

● Inspeção de terceiros antes do envio

Apoiamos inspeção de fábrica no local, inspeção de transmissão ao vivo on-line e inspeção de terceiros para garantir o produto a qualidade atende aos requisitos do seu projeto.

Problemas e soluções comuns

1. Vazamento de lodo entre placas de filtro

● Causa: Pano do filtro dobrado ou danificado; placas de filtro não totalmente fechadas; pressão de alimentação muito alta.
● Solução: Reinstale o pano do filtro; substitua o pano danificado; verifique a pressão hidráulica; reduzir a pressão de alimentação do filtro prensa.

2. Pano de filtro ou porta de alimentação obstruído facilmente

● Causa: O lodo municipal contém partículas orgânicas finas, alta viscosidade ou floculante insuficiente.
● Solução: Adicionar floculante adequadamente; limpe o pano do filtro regularmente; use um pano de filtro anti-entupimento especial para o filtro pressione.

3. Filtre a umidade do bolo muito alta

● Causa: Pressão de prensagem insuficiente; curto tempo de filtração; pano do filtro entupido ou desgastado.
● Solução: Aumentar a pressão de trabalho; prolongar o tempo de filtração; limpar ou substituir o pano do filtro do Esgoto Municipal Prensa de filtro de câmara.

4. Filtrado turvo e não claro

● Causa: Pano do filtro quebrado; falha de vedação; placa do filtro danificada.
● Solução: Substitua o pano do filtro danificado; verifique as peças de vedação; repare ou substitua as placas de filtro do filtro-prensa.

5. Sistema hidráulico sem pressão ou ação lenta

● Causa: Baixo nível de óleo hidráulico; vazamento de óleo; peças hidráulicas gastas ou defeituosas.
● Solução: Reabastecer óleo hidráulico; verificar e reparar vazamentos; substitua as peças defeituosas do filtro-prensa.

6. Operação automática anormal ou ciclo travado

● Causa: Desalinhamento do sensor; erro de parâmetro do programa; fonte de alimentação instável.
● Solução: Ajuste a posição do sensor; redefinir programa de controle; garantir tensão estável para o filtro-prensa.

7. Bolo de filtro difícil de cair automaticamente

● Causa: Pasta muito pegajosa; baixo efeito de desidratação; envelhecimento do pano de filtro.
● Solução: Otimizar efeito de floculação; prolongar o tempo de pressão; substitua o pano de filtro antiaderente do filtro-prensa.

8. Ruído ou vibração do equipamento muito grande

● Causa: Fundação irregular; parafusos soltos; peças móveis mal lubrificadas.
● Solução: Nivelar o terreno de instalação; aperte os parafusos de fixação; lubrifique as partes móveis do filtro-prensa.

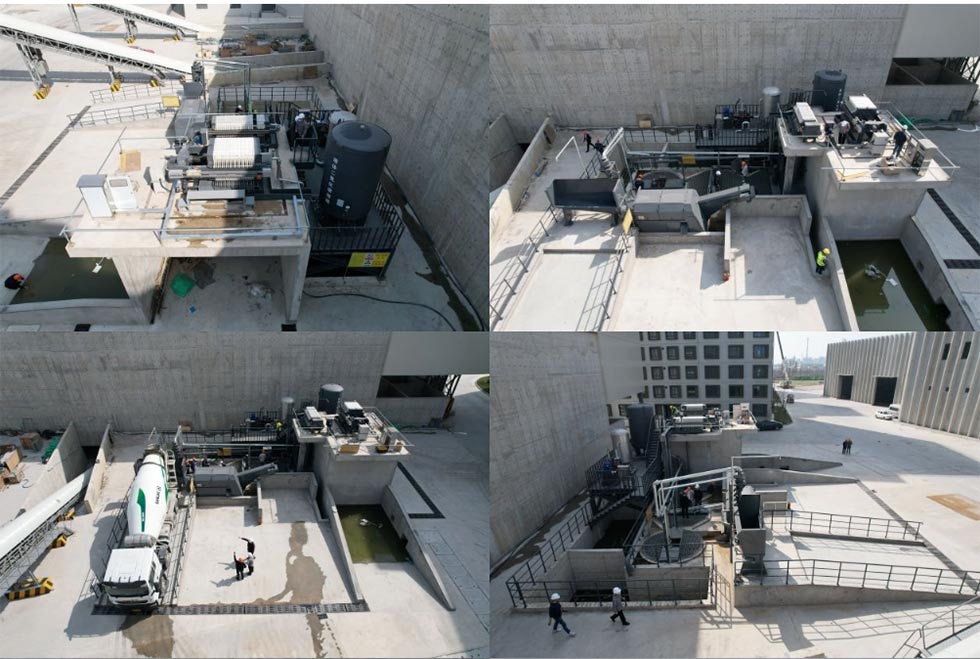

Caso de projeto: Shanghai CITIRAISE Construction Group Novos materiais de construção Lishui Co., Ltd.

1. Histórico do projeto

Shanghai CITIRAISE Construction Group Novos materiais de construção Lishui Co., Ltd. é uma empresa-chave envolvida em pré-moldados componentes de concreto, concreto comercial e produção de novos materiais de construção. Durante a produção em larga escala, um é gerada grande quantidade de lama de construção, águas residuais de concreto e resíduos de mistura, apresentando alta viscosidade, partículas finas e altos requisitos para descarga de proteção ambiental. O cliente precisava de um ambiente estável, solução de separação sólido-líquido eficiente e totalmente automática para atender à proteção ambiental no local e necessidades de produção.

2. Solução de equipamento

Fornecemos ao cliente o filtro prensa de câmara de esgoto municipal personalizado, que é especialmente otimizado para construção e lama de concreto.

● Estrutura de filtração de câmara estável, adequada para operação contínua de longo prazo

● Porta de alimentação de grande calibre e design antientupimento para evitar bloqueio causado por partículas finas

● Controle totalmente automático para reduzir a operação manual

● Efeito de desidratação estável, baixa umidade da torta de filtro, conveniente para transporte e descarte

3. Resultados do Projeto

1. Separação sólido-líquido eficiente realizada; filtrado claro e reutilizável, atendendo aos padrões de descarga ambiental

2. A umidade da torta de filtro foi reduzida de forma eficaz, o volume foi reduzido significativamente, reduzindo o custo de descarte

3. Operação estável 24 horas, combinando com o ritmo de produção de alta intensidade da base de material de construção

4. Operação simples e baixa taxa de falhas, reconhecida pela produção e proteção ambiental do cliente departamentos

4. Valor do Projeto

Este projeto mostra que nosso filtro-prensa possui excelente adaptabilidade e estabilidade em cenários de construção, componentes pré-moldados e produção comercial de concreto. Ajuda grandes materiais de construção as empresas alcançam uma produção verde, reduzem a pressão ambiental e melhoram os benefícios económicos.
