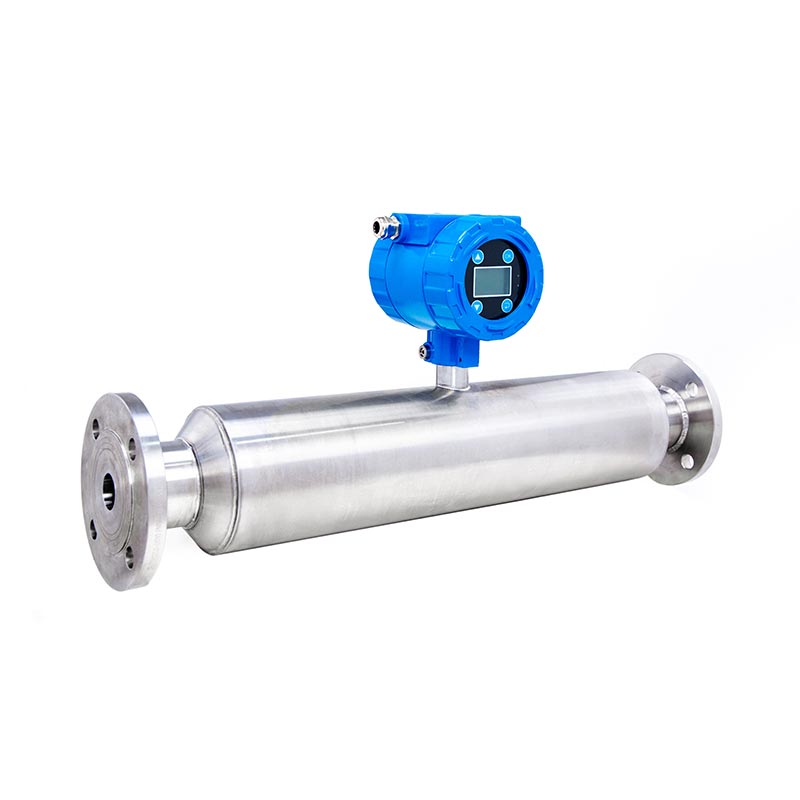

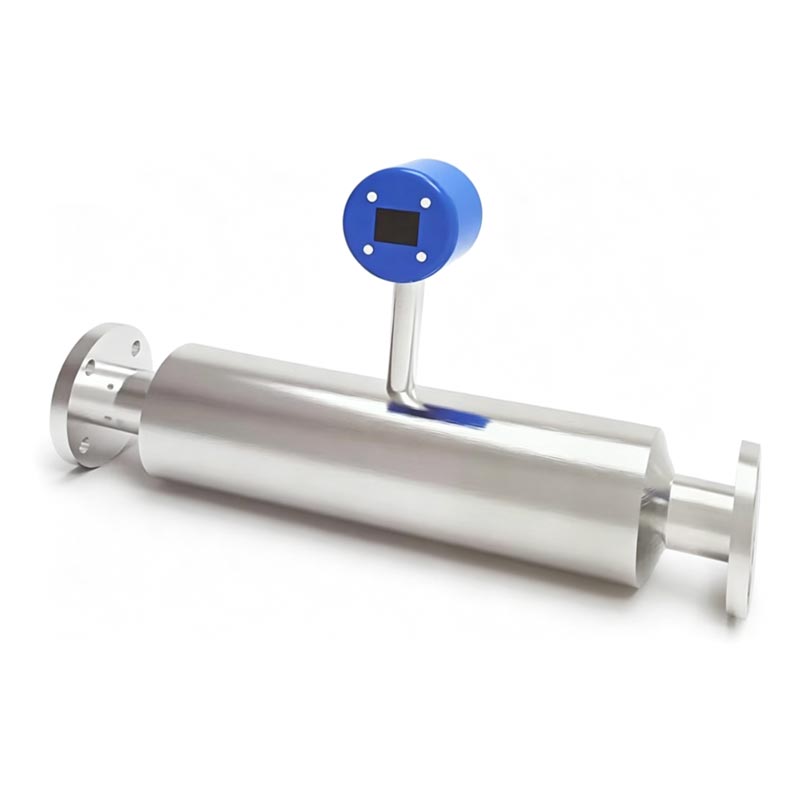

Medidor de concentração de argamassa montado flange anti-bloco para sistema de transporte de pasta ambiental

SINOU é um fabricante profissional de instrumentos ambientais, fornece argamassa montada em flange antibloqueio personalizada Medidor de concentração para sistema de transporte de pasta ambiental para proteção ambiental municipal, construção sólida clientes de tratamento de resíduos e esgotos.

Projetado para argamassas de concentração média-baixa e lamas compostas com grãos de areia, sua cavidade antibloqueio alargada exclusiva evita o bloqueio da deposição de areia; peças molhadas adotam aço inoxidável 304 espessado, opção de PU revestido personalizado para lama contendo grãos abrasivos.

Equipado com display digital no local e sinal duplo saída, ele conecta o gabinete de controle de entrega de lama para ajustar automaticamente o fluxo da bomba e a dosagem de aditivos para otimizar todo custo operacional de transporte de dutos.

Detalhes do produto

1. Medindo detalhes do corpo do tubo

(1)Adote estrutura tubular integrada de solda completa sem cantos mortos internos e obstáculos salientes dentro do fluxo canal, evita fundamentalmente a sedimentação de lama, incrustação de cristal e bloqueio médio, resolve perfeitamente a indústria pontos problemáticos de inclusão de ar e cristalização para fluido de alta viscosidade.

(2) Dois tipos de tratamento de superfície do tubo interno opcionais: acabamento de desenho padrão e polimento de espelho de alta qualidade terminar. A parede interna polida espelhada reduz muito a adesão de pigmentos, cristais e partículas sólidas finas, estenda efetivamente o ciclo de limpeza regular e reduza o tempo de inatividade para manutenção.

(3)Conexão de flange forjada integral em ambas as extremidades do tubo, corresponde à especificação de flange de tubulação industrial padrão, permite a instalação direta em linha na tubulação de transporte original sem reconstrução extra da tubulação de desvio, menor custo de transformação do projeto.

(4)Teste rigoroso de pressão hidráulica antes da entrega: cada corpo de tubo acabado é testado abaixo de 1,5 vezes a classificação pressão máxima de trabalho para eliminar o perigo oculto de vazamento. A pressão máxima de trabalho da versão padrão atinge 2MPa, a versão personalizada de alta pressão suporta 100bar (1450psi).

2. Detalhes do transmissor superior e do módulo de exibição

(1) Unidade transmissora digital integrada instalada na parte superior do tubo de medição, grau de proteção de toda a máquina atinge IP65, bom desempenho à prova de poeira e à prova d'água para ambientes de oficina úmidos e empoeirados ao ar livre.

(2) Duas opções de material de alojamento para o transmissor: carcaça de liga de alumínio fundido padrão para condições gerais de trabalho; invólucro personalizado de aço inoxidável ou plástico para oficina de gás volátil corrosivo forte para resistir a gases químicos erosão.

(3) Módulo de nuvem IoT independente integrado dentro do chip do transmissor: display digital local em tempo real de valor de densidade/concentração na tela LCD; armazenar automaticamente dados históricos completos de testes na plataforma de nuvem, usuários pode verificar tendências históricas e exportar dados de detecção segmentados para análise de produção a qualquer momento via rede.

(4)Estrutura de transmissor personalizada à prova de explosão opcional, em conformidade com o padrão internacional à prova de explosão, disponível para produtos químicos inflamáveis e explosivos, oficina de processamento de minas.

3. Detalhes do núcleo de detecção de precisão interna

(1)O componente de detecção integrado de alta precisão está totalmente imerso no caminho de fluxo médio, pré-calibrado com programa de compensação de temperatura durante a produção, a influência da temperatura é controlada dentro de ±0,0001g/cc por ℃, precisão de medição estável quando a temperatura média varia de -50°C a +150°C.

(2)Algoritmo de compensação de pressão otimizado após calibração de fábrica, a influência da pressão no resultado da medição pode ser ignorado, garante uma leitura estável sob pressão flutuante da tubulação.

(3)Design de aquisição de sinal totalmente digital, o sinal analógico é convertido em dados de concentração digital precisos dentro do chip principal, suporta saída de sinal direto para sistema de controle PLC e DCS para realizar dosagem automática e controle de produção em circuito fechado.

4. Detalhes de classificação de materiais de peças molhadas

(1) Componente umedecido tipo padrão: aço inoxidável SUS316, adequado para pasta neutra, ácido fraco e álcali águas residuais, polpa mineral comum e meio de argamassa com baixa corrosão.

(2) Componente molhado de tipo personalizado anticorrosão: Hastelloy C22 ou material de liga de titânio, especialmente desenvolvido para ácido forte, álcali forte, cloreto alto e líquido residual de tingimento corrosivo severo, resiste efetivamente a produtos químicos corrosão e prolongar a vida útil em ambientes médios agressivos.

5. Detalhes técnicos de precisão e alcance do núcleo

(1) A precisão da medição atinge ±0,001g/cc (±1,0kg/m³), repetibilidade de até ±0,0001g/cc (±1,0kg/m³), captura minúscula mudança de concentração com precisão durante o monitoramento contínuo da tubulação.

(2)A ampla faixa de medição cobre 0~3g/cc (0~3000kg/m³ / 0~187,41lb/ft³), aplicável para água limpa, baixa concentração lodo, argamassa média e polpa mineral pesada de alta densidade de diferentes indústrias.

6. Detalhes de adaptação elétrica e ambiental

(1) Fonte de alimentação padrão: entrada de energia industrial de 380 V, corresponde amplamente ao meu padrão de distribuição de energia, proteção ambiental e local de produção de produtos químicos nacionais e estrangeiros.

(2) A temperatura ambiente de trabalho varia de -40 ℃ a + 85 ℃ (-40 ~ + 185 ℉), adaptar a fábrica externa fria do norte e ambiente de oficina de produção tropical de alta temperatura.

7. Vantagens estruturais práticas adicionais

(1) O design otimizado do canal de fluxo simplificado reduz a interferência de turbulência de fluidos causada pelo fluxo de lama, muito melhore a estabilidade ao medir meios com pequenas bolhas arrastadas e impurezas de fibras finas.

(2) Layout geral compacto com baixo custo de instalação, sem necessidade de estrutura de suporte auxiliar complicada durante o campo instalação, economize mão de obra de construção e custo de acessórios.

Perguntas frequentes

1. Perguntas relacionadas à instalação

● Q1: Qual é a melhor posição de instalação para o medidor de concentração?

A: Instale em uma seção de tubo reto horizontal com fluxo de fluido estável; evite a saída da bomba, o cotovelo do tubo e tubulação de expansão que causará turbulência severa e aprisionamento de ar, afetando a precisão da medição. Mantenha-se em pelo menos 5 vezes a seção reta do diâmetro do tubo antes e depois do instrumento.

● Q2: Pode ser instalado verticalmente em tubulações verticais?

R: Não recomendado. A instalação vertical leva facilmente ao assentamento sólido e ao acúmulo de ar dentro da medição tubo, causando desvio de dados; O gasoduto vertical só é aceitável quando o meio flui continuamente para cima a uma velocidade estável. velocidade do fluxo.

2. Precisão de medição e adaptação média

● Q3: Bolhas de ar ou cristalização média afetarão os dados de medição?

R: Nossa estrutura tubular anticristalização de furo completo exclusiva, além de algoritmo anti-bolha integrado, pode eliminar a maior parte da inclusão de ar e interferência de cristalização, resolvendo a dificuldade comum da indústria de alta viscosidade medição de líquido cristalizado; O tubo interno polido espelhado reduz ainda mais a adesão do cristal.

● Q4: Qual é a faixa de pH médio aplicável para diferentes materiais molhados?

Versão SUS316L: pH 5 ~ 11 para ácido fraco e pasta alcalina fraca; versão Hastelloy C22 / Titânio: pH 1 ~ 14, adequado para águas residuais corrosivas com ácido forte, álcali forte e alto teor de cloreto.

● Q5: Quanta flutuação de precisão a mudança de temperatura trará?

A: Compensação de temperatura pré-calibrada, erro de apenas ± 0,0001g/cc por mudança de temperatura ℃, temperatura média de -50 ℃ a +150°C não causará perda óbvia de precisão.

3. Seleção de parâmetros e faixa

● Q6: Minha densidade de pasta está em torno de 2,2g/cc. Este medidor pode funcionar normalmente?

R: A faixa de medição padrão é de 0 ~ 3g / cc, cobre totalmente sua condição de trabalho; gama personalizada está disponível para ultrapassar o limite de lama pesada especial.

● Q7: Qual é a pressão máxima da tubulação que o medidor pode suportar?

Tipo padrão: Pressão máxima de trabalho 2MPa; Tipo personalizado de alta pressão: 100bar (1450psi). Todos os produtos passam 1,5 vezes o teste hidráulico de pressão nominal antes da entrega.

4. IoT e saída de sinal

● Q8: O medidor suporta verificação remota de dados?

R: Sim, módulo IoT padrão integrado, carrega dados históricos e em tempo real para a plataforma em nuvem; os usuários podem verificar os dados tendências on-line e exporte relatórios de teste segmentados para análise de produção.

● Q9: Que tipo de sinais de controle o instrumento pode emitir?

R: O design digital integrado pode ser conectado ao sistema PLC / DCS para dosagem automática e controle de processo em circuito fechado.

5. Manutenção e uso diário

● Q10: Com que frequência precisamos limpar o tubo de medição?

R: Para pasta mineral comum: limpe a cada 7 a 15 dias; meio de fácil cristalização de alta viscosidade com espelho a opção de polimento pode estender o ciclo de limpeza para 25 a 35 dias.

● Q11: É necessária calibração regular?

R: Recomende a calibração manual de comparação de laboratório de amostragem uma vez por mês para garantir uma precisão estável a longo prazo.

6. Certificação e Personalização

● Q12: Seus produtos possuem certificados CE e ISO?

R: Todos os nossos medidores de concentração de argamassa montados em flange antibloqueio para sistema de transporte de pasta ambiental são CE certificado e fabricado sob o sistema de gestão de qualidade ISO; documentos de certificação completos podem ser fornecidos para desembaraço aduaneiro e licitação de projetos.

● Q13: Posso personalizar um tipo à prova de explosão ou um tamanho de tubo especial?

R: Sim, estrutura à prova de explosão, calibre diferente, material especial e grau de pressão personalizado são todos aceitável de acordo com as condições de trabalho do local dos clientes.

7. Pós-venda e garantia

● Q14: Qual é a sua política de garantia?

R: garantia total da máquina de 1 ano, substituição gratuita de peças de reposição para defeitos de qualidade causados pela produção dentro garantia; consulta técnica vitalícia e fornecimento de peças sobressalentes a preço de custo após o término da garantia.

Precauções operacionais

1. Requisitos de instalação

Instale o instrumento em tubulação reta horizontal; mantenha comprimento de tubo reto suficiente antes e depois do metro. Evite a instalação em saídas de bombas, cotovelos e seções de fluxo turbulento para evitar dados de detecção instáveis. Limpe o cascalho interno da tubulação, artigos diversos e grandes blocos sólidos antes da montagem.

2. Regras de Comissionamento

Conclua a calibração zero de água após a instalação. Definir correspondência de parâmetros de limite de concentração superior e inferior propriedade de argamassa no local para realizar ligação automática com bomba de entrega e equipamento de dosagem.

3. Gerenciamento normal de corrida

Proibir a operação prolongada de tubos vazios sem meio, o que pode danificar a sonda do diapasão e causar anormalidades leituras. Evite o aumento abrupto da pressão do fluxo da tubulação durante a produção contínua. Verifique a exibição em tempo real e dados de feedback do PLC por turno.

4. Manutenção Periódica

Limpe lodo, areia e argamassa colada na superfície do garfo a cada 15 a 20 dias. Realizar comparação de amostragem e instrumento calibração mensalmente para garantir a precisão da medição. Inspecione regularmente a vedação do flange e a integridade do cabo de conexão.

5. Proteção especial para condições de trabalho

Para argamassas ricas em areia de alta abrasão, verifique regularmente o estado de desgaste do revestimento de PU. Caixa de controle instalada ao ar livre devem ser protegidos contra encharcamento prolongado pela chuva; nunca abra o invólucro elétrico do modelo à prova de explosão sob ambiente de gás inflamável.

6. Tratamento de desligamento de longo prazo

Se o equipamento parar de funcionar após 20 dias, limpe completamente a argamassa residual dentro da cavidade de medição, seque a afinação componente do garfo e vede ambas as extremidades da tubulação para armazenamento.

Por que nos escolher

1. Projeto direcionado profissional para argamassa e lodo ambiental

Desenvolvido exclusivamente para argamassas de construção contendo areia e lodo ambiental municipal, exclusivo grande aberto a cavidade antibloqueio resolve efetivamente o entupimento da sonda causado por sedimentos e areia, um defeito comum da afinação comum medidores de concentração de garfo.

2. Opções de materiais flexíveis para diversas condições de abrasão

SUS304 espessado padrão para pasta geral; revestimento opcional resistente ao desgaste em PU para meio abrasivo com alto teor de areia, prolongando a vida útil, obviamente, sob condições adversas de transporte.

3. Certificação completa para exportação de projetos globais

Todos os produtos passam pela certificação CE e ISO, documentos de certificação completos disponíveis para licitações no exterior, alfândega liberação e inspeção de terceiros.

4. Testes rigorosos de simulação de fábrica antes da entrega

Cada unidade passa por testes contínuos de 36 horas com argamassa de areia autopreparada para verificar o desempenho antibloqueio e medindo a precisão, reduzindo significativamente a taxa de falhas de depuração no local.

5. Convenient installation and good compatibility

Adota tamanho de flange padrão comum para tubulações ambientais, combinando com a maioria dos tubos de transporte existentes sem transformação complicada de dutos e menor custo de renovação.

6. Atendimento personalizado para diferentes condições de trabalho

Suporta personalização na faixa de medição, calibre do flange, saída de sinal e configuração à prova de explosão de acordo com aos parâmetros reais da lama do local.

Embalagem e Envio

1. Este medidor de concentração de argamassa montada em flange antibloqueio para sistema de transporte de pasta ambiental é entregue por embalagem nua como configuração padrão sem caixa externa de madeira. Todo o corpo de medição é fixado com antiferrugem óleo no flange e na superfície do metal para evitar ferrugem durante o transporte marítimo ou terrestre de longa distância.

2. A sonda de detecção de diapasão de precisão é embalada individualmente com espuma espessa à prova de choque e filme PE à prova d'água para evitar danos por colisão, arranhões e erosão por umidade em trânsito.

3. A unidade transmissora digital superior é embalada separadamente com almofada de espuma e saco plástico selado, fixado no equipamento superfície com faixa de ligação para evitar quedas e falhas por vibração durante a carga e descarga.

4. Todos os acessórios anexados, incluindo juntas de vedação, parafusos de instalação e acessórios de fiação, são coletados em pequenos sacos plásticos impermeáveis independentes e amarrados no equipamento principal.

5. Manuais de operação, cópias de certificação CE e ISO, relatórios de inspeção de fábrica são selados em locais dedicados bolsa para documentos à prova d'água e fixada junto com o instrumento para desembaraço aduaneiro dos clientes e uso no local.

6. Durante o carregamento, vários instrumentos são separados por tiras de borracha anticolisão e firmemente fixados com aço cinto dentro do contêiner ou compartimento do caminhão para evitar deslocamento, batidas e abrasão em transporte acidentado.

7. Para remessas marítimas de longa distância, um dessecante extra à prova de umidade é colocado ao lado do equipamento para lidar com altas temperaturas. umidade dentro do contêiner de transporte e evita a corrosão do metal.

Comparação do efeito da instalação antes e depois

1. Controle de bloqueio de pipeline

● Antes: Os sedimentos de areia e argamassa frequentemente bloqueiam as tubulações de transporte, exigindo 2 a 3 limpezas de desligamento por semana, desperdiçando muito tempo de produção e custo de mão de obra.

● Depois: O monitoramento da concentração em tempo real ajusta automaticamente a velocidade da bomba para evitar alimentação de argamassa excessivamente espessa, a taxa de bloqueio do gasoduto cai mais de 75%, a frequência regular de limpeza de desligamento é bastante reduzida.

2. Estabilidade da qualidade da argamassa

● Antes: Concentração instável de lama leva a proporção inconsistente de argamassa acabada, excesso de água ou areia causa produtos não qualificados e desperdício de matéria-prima.

● Depois: A suplementação automática de água controlada por dados de concentração mantém a concentração de argamassa estável dentro faixa necessária, a taxa de qualificação do produto melhora obviamente e o consumo de matéria-prima é economizado.

3. Custo de consumo de produtos químicos e água

● Antes: A dosagem cega manual de água e aditivos leva à superalimentação, causando alto consumo desnecessário de água e agentes auxiliares.

● Depois: Dosagem automática em circuito fechado baseada na concentração real reduz o custo de água e aditivos em 15%~25%.

4. Consumo de mão de obra no local

● Antes: Os trabalhadores precisam de amostragem manual regular e testes laboratoriais em cada turno para avaliar a densidade da lama, a ocupação mão de obra extra.

● Depois: A detecção on-line contínua cancela o trabalho diário de amostragem manual e reduz as despesas de mão de obra relacionadas.

5. Custo de descarte subsequente de lodo

● Antes: A concentração irregular leva a um efeito de desidratação irregular do lodo, o lodo com alta umidade aumenta despesas de transporte e aterro.

● Depois: A alimentação estável otimiza o tratamento de desidratação de acompanhamento, a umidade do lodo é controlada de forma constante, o lodo o volume total reduz e o custo geral de descarte diminui.

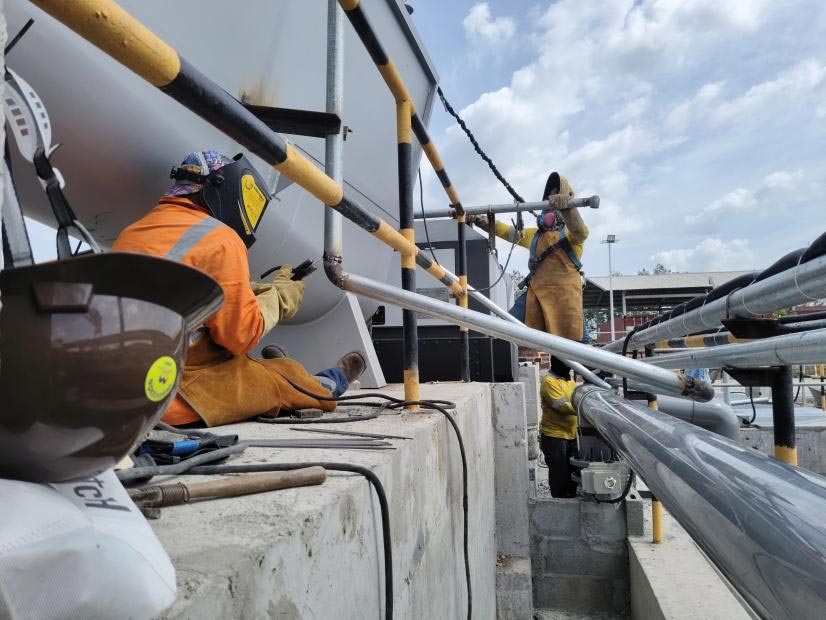

Caso de referência do projeto | Base Liudianwu de engenharia do terceiro porto de Xiamen CCCC

1. Visão geral do projeto

Este projeto de apoio ao transporte de lama ambiental e separação sólido-líquido foi construído para o CCCC Third Harbor Base de construção de Liudianwu de engenharia (Xiamen), cooperando com equipamento completo ambiental de Zhejiang Sinou Co., Ltd. Nossos medidores de concentração de argamassa montados em flange antibloqueio são instalados no local de argamassa e sistema de tubulação de entrega de lodo de dragagem. Os instrumentos realizam monitoramento on-line em tempo real da lama de construção densidade para apoiar o controle automático de alimentação de tubulações para eliminação de lodo de engenharia de fundação.

2. Histórico do aplicativo

A base produz argamassa de construção maciça contendo areia e lama de lodo dragado durante a construção do porto. Em operação precoce, a alimentação manual instável muitas vezes provocava bloqueios frequentes na tubulação, consumo excessivo de água e qualidade inconsistente da argamassa acabada, acarretando altos custos de mão de obra e manutenção. Depois de instalar nosso inline medidores de concentração, todo o sistema de transporte realiza regulação automática em circuito fechado.

3. Solução de correspondência no local e configuração de equipamentos

1.Instale nosso medidor de concentração de argamassa montado em flange antibloqueio para sistema de transporte de pasta ambiental na rede principal tubulações de transporte de lama para detectar continuamente o conteúdo sólido de argamassa arenosa.

2. O sinal de concentração liga a bomba de alimentação de frequência variável e o equipamento automático de dosagem de água; o sistema ajusta automaticamente o fluxo de alimentação e o volume de água suplementar de acordo com os dados de densidade em tempo real.

3. Cooperar com o agitador do tanque de mistura no local e subsequente equipamento de desidratação de lodo para formar um conjunto completo sistema inteligente de processamento de polpa.

4. Benefícios reais de execução do projeto

● Reduza o entupimento da tubulação: o controle automático de concentração reduz a frequência de bloqueio da tubulação em mais de 70%, cancela limpeza frequente de desligamento completo do tubo.

● Economize custos de matéria-prima: A proporção estável de argamassa reduz o desperdício de água e aditivos em 18%~23%.

● Reduza o trabalho manual: elimine o trabalho diário repetido de amostragem manual e testes de densidade em laboratório, economizando no local testando a entrada de mão de obra.

● Qualidade estável do produto acabado: A concentração da argamassa mantém-se dentro da faixa de tolerância do projeto de forma constante, melhorando rendimento da matéria-prima da construção e eficiência do progresso do projeto.
