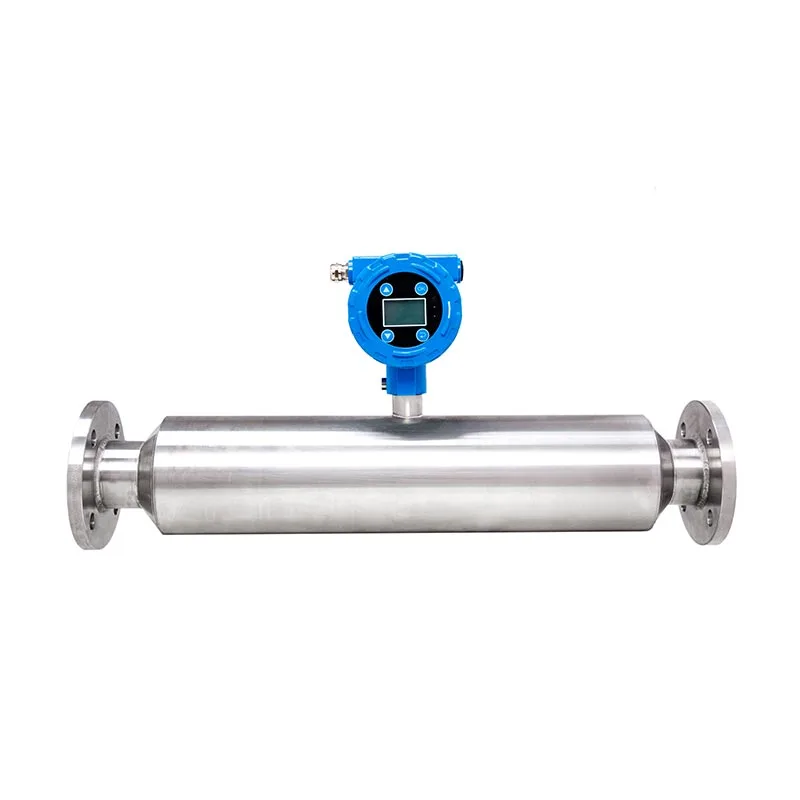

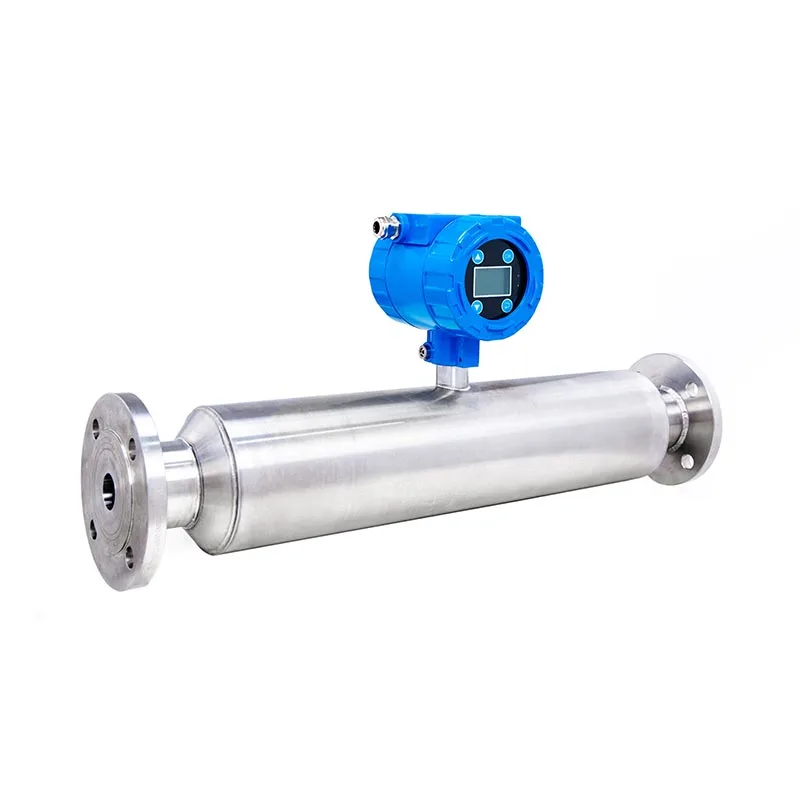

Medidor tubular em linha de aço inoxidável da concentração da pasta para o sistema de encanamento de apoio da imprensa de filtro

SINOU é um fabricante profissional com foco em instrumentos de monitoramento automático correspondentes a filtros-prensa, fornece Medidor tubular em linha de aço inoxidável personalizado da concentração da pasta para o sistema de encanamento de apoio da imprensa de filtro para clientes globais de impressão, produtos químicos, galvanoplastia e fabricação de papel. Projetado como tubulação tubular de instalação direta estrutura para tubulação de polpa de entrada de filtro-prensa, tem como alvo lama de corante corrosiva de alta viscosidade e lama química características de impressão de águas residuais.

Todas as peças molhadas adotam aço inoxidável SUS316L com anticorrosão Hastelloy opcional personalização; Links de saída de sinal 4-20mA/RS485 em tempo real, prensa de filtro, gabinete de controle automático para ajustar o fluxo de alimentação e pressão de compressão da membrana de forma inteligente. Personalizamos o diâmetro do tubo, a faixa de medição e o grau à prova de explosão para construir um sistema de desidratação de circuito fechado totalmente automático combinado com filtro prensa de membrana de impressão química e tingimento.

Principais recursos do produto

1. Estrutura tubular totalmente integrada em aço inoxidável. Todo o corpo do tubo e componentes de detecção de aço inoxidável em linha O medidor tubular da concentração da pasta para o sistema de encanamento de apoio da imprensa de filtro adota o aço inoxidável SUS316L, resiste corrosão ácida, alcalina e salina da pasta de tinta de impressão, evita danos por ferrugem em meio corrosivo de longo prazo.

2. Tecnologia de medição ultrassônica não nuclear Nenhuma fonte radioativa, segura para produção em oficina; anti-bolha e design de interferência anti-fibra, adapta lama de impressão de alta fibra e lama química fina, medição estável mesmo com ar arrastado pela tubulação.

3. Instalação direta da tubulação de flange O design tubular em linha se conecta diretamente na tubulação de alimentação do filtro-prensa sem transformação de desvio, economize custos de modificação civil e de tubulação para oficina de filtro-prensa existente.

4. Ligação automática com filtro prensa PLC Links de saída de sinal de concentração em tempo real sistema de controle de filtro prensa; quando a concentração de lama excede o limite definido, o sistema reduz automaticamente a velocidade da bomba de alimentação ou estende a membrana apertando o tempo para estabilizar a umidade do bolo de filtro.

5. tubo interno anti-adesão autolimpante A superfície polida do tubo interno evita pigmento de corante e adesão de lodo fino, reduza a frequência regular de limpeza manual.

6. Saída de sinal múltiplo e display inteligente Display de concentração LCD local em tempo real + 4 ~ 20mA analógico + comunicação RS485 Modbus opcional, suporte para coleta remota de dados em nuvem e exportação de registros de produção.

Especificação de parâmetros técnicos

Princípio de funcionamento

1. Princípio Básico de Medição

O medidor de concentração adota princípio avançado de detecção ultrassônica em linha. Quando a pasta flui através do tubo Corpo de medição do medidor tubular em linha de aço inoxidável da concentração da pasta para o encanamento de apoio da imprensa de filtro Sistema, ondas ultrassônicas são transmitidas através de meio líquido. O instrumento calcula o conteúdo sólido em tempo real e concentração de pasta detectando a atenuação da velocidade do som causada por partículas sólidas suspensas dentro do corante e lama química.

2. Conversão de sinal e saída de dados

O chip de detecção de alta precisão integrado converte sinais ultrassônicos coletados em dados de concentração digital. O dispositivo emite sinais digitais padrão 4-20mA ou RS485 e transmite o valor de concentração em tempo real para o correspondente Gabinete PLC de prensa de filtro de membrana de impressão química e tingimento.

3. Controle automático de circuito fechado com sistema de filtro-prensa

De acordo com os limites de concentração superior e inferior predefinidos, o sistema de controle do filtro-prensa ajusta automaticamente frequência da bomba de alimentação e fluxo de alimentação: reduza a taxa de alimentação quando a lama for muito espessa para evitar vazamento da placa do filtro; aumentar o volume de alimentação quando a pasta for muito fina para melhorar a eficiência da produção. Enquanto isso, o sistema otimiza tempo de compressão da membrana para estabilizar a umidade final da torta de filtro.

4. Princípio de projeto auxiliar anti-interferência

O tubo interno polido espelhado reduz a adesão de lama e a fixação de bolhas. Algoritmo integrado elimina automaticamente interferência de micro bolhas de ar e fibras têxteis curtas contidas no lodo de impressão para garantir estabilidade precisão de medição.

5. Exibição de dados e upload remoto

A tela LCD no local exibe dados de concentração instantâneos diretamente; uploads de módulos de transmissão em nuvem opcionais registros históricos de concentração, facilitando estatísticas de dados de produção e posterior otimização de fórmulas para desidratação de lodo.

Precauções operacionais

1. Dicas de pré-instalação e comissionamento

(1) Limpe detritos internos da tubulação, fibra de algodão e pedaços sólidos antes da instalação para evitar bloquear a medição tubo.

(2) Conclua a calibração zero com água limpa após a instalação; definir parâmetros de limite de concentração superior/inferior lodo local correspondente para controle de ligação do filtro-prensa.

(3)Instale o medidor na seção de tubo reto horizontal; evite cotovelo, saída da bomba e expansão repentina do tubo posição para reduzir a interferência do fluxo turbulento.

2. Gerenciamento diário de corrida

(1) Não execute tubo vazio sem meio; corte a energia se o pipeline for drenado para evitar desvio anormal de dados.

(2) Mantenha a pressão de alimentação estável, evite aumentos bruscos na taxa de fluxo que afetarão a precisão da detecção.

(3) Verifique a exibição em tempo real e o sinal de feedback do PLC a cada turno; pare para inspeção se os dados flutuarem de forma anormal.

3. Regras de manutenção regular

(1) Lave o tubo interno com água limpa após o desligamento diário para remover pigmento aderido e lama viscosa.

(2) Faça uma comparação manual do laboratório de amostragem a cada 30 dias, recalibre o instrumento para garantir a precisão da medição.

(3) Verifique mensalmente o aperto do cabo e a vedação do invólucro; substitua as peças de vedação envelhecidas em tempo hábil para oficinas corrosivas.

4. Proteção Ambiental Especial

(1) Para condições de trabalho de lodo de corante ácido e alcalino forte, evite derramar diretamente produtos químicos concentrados em corpo do equipamento.

(2) As unidades instaladas ao ar livre mantêm a caixa de controle longe da chuva prolongada; versão à prova de explosão não deve abrir carcaça elétrica em ambiente de gás inflamável.

5. Tratamento de desligamento de longo prazo

Se interromper a operação durante 15 dias, limpe completamente o lodo residual dentro do tubo, mantenha a cavidade interna seca e sele a tubulação ambas as extremidades.

Personalização e Processo de Produção

Etapa 1: Comunicação das condições de trabalho no local e confirmação dos parâmetros técnicos

Nossos engenheiros técnicos coletam parâmetros de campo completos de clientes que equipam impressão química e membrana de tingimento Filtro-prensa, incluindo diâmetro nominal da tubulação, valor de pH da polpa, conteúdo de fibra, temperatura de trabalho, tubulação pressão, faixa de flutuação de concentração real, exigência de ligação PLC e demanda à prova de explosão de oficina de Medidor de concentração de pasta tubular em linha de aço inoxidável para sistema de tubulação de suporte de filtro prensa. Confirmar material molhado (SUS316L/Hastelloy/Titanium), faixa de medição, modo de saída de sinal (4-20mA/RS485), acabamento personalizado esquema técnico e cotação formal após análise dos dados.

Etapa 2: Simulação de campo de fluxo CFD + Projeto de otimização estrutural CAD

A equipe de P&D adota software de simulação de fluidos CFD para otimizar o radiano do tubo interno e a instalação do sensor ultrassônico layout do canal de posição e fluxo do medidor de concentração de pasta tubular em linha de aço inoxidável para filtro-prensa Sistema de tubulação de suporte, elimina interferência de medição causada por turbulência de lama, enrolamento de fibra e ar bolha. Desenhos formais de produção completos, lista técnica de componentes e folha de parâmetros de ligação após análise técnica interna auditoria.

Etapa 3: Aquisição de matéria-prima e inspeção de entrada

Adquira tubo em bruto de aço inoxidável certificado, material de liga, módulo de detecção ultrassônica, transmissor industrial e acessórios eletrônicos para o medidor de concentração. Todas as matérias-primas metálicas submersas passam por imersão ácido-base teste anticorrosivo; componentes eletrônicos completam a triagem de envelhecimento em alta-baixa temperatura antes do armazenamento, rejeitam matéria-prima não qualificada diretamente.

Etapa 4: Usinagem de precisão CNC e tratamento de superfície anticorrosivo

1.Adote corte a laser CNC, soldagem automática perfeita e torneamento de precisão para corpo principal tubular;

2. A parede interna do tubo SUS316L padrão realiza polimento espelhado para anti-adesão; Hastelloy/titânio personalizado peças com acabamento em decapagem passivação para aumentar a resistência à corrosão ácida e alcalina adaptando lama de corante de impressão meio ambiente;

3. O invólucro de proteção externa é processado por fundição sob pressão + pulverização de tinta anticorrosiva.

Passo 5: Montagem do Sensor, Fiação do Circuito e Pré-configuração do Programa

Trabalhadores profissionais fixam sondas de detecção ultrassônica dentro do corpo tubular seguindo as especificações de montagem; montar transmissor, módulo de exibição e terminal de fiação. Limite superior/inferior de concentração pré-programada, ligação do filtro-prensa parâmetro de saída e algoritmo anti-interferência de acordo com o recurso de lodo do cliente na oficina, acabamento interno depuração de circuito.

Etapa 6: Teste de fábrica de carga de pasta de impressão simulada (Link QC principal)

Cada medidor de concentração acabado passa por um teste de simulação contínuo de 48 horas com líquido de lodo corante ácido-alcalino de alta fibra auto-preparado. Medição de teste precisão, desempenho de interferência anti-bolha e anti-fibra, estabilidade de saída de sinal e resposta de ligação com filtro prensa PLC; ajuste o algoritmo interno se os dados de teste excederem a faixa de tolerância.

Etapa 7: Inspeção de qualidade abrangente do produto acabado

Inspecione novamente a tolerância dimensional, grau de proteção (IP65/IP67/EX à prova de explosão), desempenho de vedação e integridade status de funcionamento da máquina; emitir relatório de inspeção de fábrica com dados de teste antes do armazenamento. 5% de amostragem aleatória por lote para nova verificação para garantir a consistência do lote.

Etapa 8: Embalagem e remessa para exportação anti-umidade

Cubra o tubo interno e as peças metálicas com graxa antiferrugem, envolva os componentes do núcleo com filme plástico à prova d'água; pacote conjunto completo de equipamentos, vedações sobressalentes, desenho de instalação e manual de operação em caixa de madeira compensada de exportação para evitar umidade da água do mar e danos por colisão durante o transporte marítimo de longa distância para projetos de filtros-prensa no exterior.

Etapa 9: Orientação de instalação pós-venda e serviço de comissionamento no local

Fornece orientação de instalação de vídeo remota e serviço de calibração de parâmetros; para pedido em massa de filtro completo pressione + projeto de medidor de concentração, organize técnicos profissionais para a oficina de impressão e tingimento do cliente para depuração de instalação no local de medidor de concentração de pasta tubular em linha de aço inoxidável para prensa de filtro Sistema de tubulação de suporte, teste de ligação de circuito fechado de linha inteira com impressão química e membrana de tingimento Filtro Prensa e treinar operadores para calibração e manutenção diária. Implementar garantia total da máquina de 1 ano e serviço de fornecimento de peças sobressalentes com preço de custo ao longo da vida.

Comparação de produtos x concorrentes

Equipamento de apoio correspondente

1. Host de correspondência de núcleo: Prensa de filtro de membrana para impressão química e tingimento

O medidor de concentração é montado diretamente na tubulação de alimentação do filtro-prensa, transmite lama em tempo real sinal de concentração para filtro prensa PLC gabinete. O filtro-prensa ajusta automaticamente a velocidade de alimentação, duração e pressão de compressão da membrana de acordo com os dados de concentração, estabiliza a umidade final da torta de filtro entre 55% ~ 70%, reduz o vazamento de transbordamento e o entupimento do pano do filtro causado pela densidade inconsistente do lodo.

2. Bomba de alimentação de polpa de frequência variável

Vinculado ao medidor de concentração via sinal de 4 ~ 20mA; quando o lodo que chega está superconcentrado, a bomba reduz frequência de operação para retardar a alimentação; para pasta muito fina, a bomba acelera para aumentar o volume de alimentação. Perceba alimentação automática em circuito fechado e evita o ajuste manual frequente da bomba.

3. Sistema automático de dosagem de floculante

Dados de concentração orientam a adição automática de medicamentos: lodo de alta concentração aumenta a dosagem de floculante automaticamente, o líquido bruto de baixa concentração reduz a quantidade de alimentação química, economiza 18% ~ 28% no custo do coagulante e evita excesso de resíduos químicos.

4. Agitador misturador de tanque de águas residuais

Instalado na frente do tanque de armazenamento de lodo para manter o lodo totalmente homogeneizado e com concentração uniforme antes de entrar pipeline de alimentação, reduz drasticamente a flutuação acentuada da concentração que afeta a medição do medidor de concentração precisão e estabilidade de funcionamento do filtro-prensa.

5. Gabinete de controle central PLC inteligente

Colete dados de concentração, parâmetros de funcionamento do filtro-prensa, status de operação da bomba de forma síncrona; perceber controle automático não tripulado de processo completo de condicionamento de lodo, alimentação e prensagem de filtro, suporte a dados históricos armazenamento e verificação remota em nuvem via comunicação RS485.

6. Instrumentos de medição auxiliares (opcional)

Monitor de pH on-line: monitore a flutuação ácido-base das águas residuais de corantes de impressão, combine os dados de concentração para ajustar configuração anticorrosiva da placa de filtro e fórmula do medicamento;

Medidor de vazão eletromagnético de tubulação: Coopere com o medidor de concentração para calcular o total de lodo seco em tempo real peso para estatísticas de produção.

7. Transportador de polpa e transportador de descarga de bolo filtrante

A alimentação estável controlada pela concentração melhora a consistência da formação da torta de filtro; bolo de filtro seco uniforme é mais conveniente para transporte automático e descarte externo de lodo.

Certificação de Produto

Todo o medidor de concentração de lama tubular em linha de aço inoxidável obteve a certificação CE, em conformidade com a UE normas de segurança eléctrica e de compatibilidade electromagnética, elegíveis para livre circulação no mercado europeu.

Os produtos passam pela certificação relevante do sistema de gestão de qualidade ISO, todo o fluxo de produção segue padronizado especificações de controle de qualidade.

Documentos formais completos de certificação podem ser fornecidos para declaração alfandegária do cliente, licitação de projeto e inspeção de terceiros.
