Medidor industrial da concentração da pasta do encanamento da elevada precisão para o projeto do tratamento da lama de águas residuais

SINOU é um fabricante especializado de instrumentos de monitoramento ambiental on-line, fornece alta precisão personalizada Medidor industrial da concentração da pasta do encanamento para o projeto do tratamento da lama de águas residuais para águas residuais municipais globais plantas, estações de águas residuais de galvanoplastia e empresas de eliminação de resíduos líquidos industriais.

Segmentação desenvolvida mista lodo contendo impurezas orgânicas, lodo fino e floculante residual do processo de tratamento de esgoto, todos umedecidos os componentes adotam aço inoxidável SUS304 padrão com personalização opcional de 316L/Titanium para águas residuais corrosivas; Sinais duplos 4 ~ 20mA e RS485 em tempo real conectam o gabinete central do PLC de águas residuais para ajustar a frequência da bomba de lodo e floculante adicionando volume automaticamente.

Diâmetro do tubo personalizável, faixa de medição e nível à prova de explosão para construir sistema inteligente de tratamento de lodo em circuito fechado para eliminação de águas residuais em todo o processo.

O que é medidor de concentração de lama de dutos industriais de alta precisão？

O medidor industrial da concentração da pasta do encanamento da elevada precisão para o projeto do tratamento da lama de águas residuais é um instrumento profissional de monitoramento on-line em linha desenvolvido de forma independente pela SINOU, especialmente personalizado para concentração de lodo de processo completo detecção contínua de estações de esgoto municipais, águas residuais químicas industriais estações e vários projetos de engenharia de eliminação de lodo ambiental.

Diferente do tipo de inserção universal sensores de concentração no mercado, ele é projetado como uma estrutura integrada de tubulação de flange completa para ser montado diretamente em tubulações de transporte de lodo, adotando o princípio de detecção ultrassônica não nuclear otimizado sem perigo radioativo, realizando testes on-line ininterruptos de conteúdo sólido em tempo real de lodo ativado, lodo espessado, lodo excedente e lodo orgânico misto contendo lodo fino, fibra flutuante e resíduo floculante dentro de tubulações de águas residuais.

1. Orientação do Design Central e Propósito do Design

Este medidor de concentração de pasta de encanamento industrial de alta precisão para projeto de tratamento de lodo de águas residuais é feito sob medida visando os pontos problemáticos do lodo de águas residuais da indústria: espumas geradas por aeração bioquímica, adesão de lodo orgânico, flutuação instável de concentração causada por sedimentos de lodo e bloqueio frequente de dutos.

Ele foi desenvolvido para substituir o modo tradicional de amostragem manual e teste de laboratório, padrão de saída 4 ~ 20mA e Sinais digitais RS485 para acoplar ao gabinete de controle central do PLC da estação de águas residuais, vincular automaticamente bomba de alimentação de lodo de frequência variável e sistema automático de dosagem de floculante para produzir lodo inteligente em circuito fechado controle do tratamento, estabilizar a qualidade da desidratação do lodo, reduzir o consumo de produtos químicos e o custo de manutenção manual diária para projetos de tratamento de águas residuais.

2. Introdução ao Mecanismo de Trabalho

A tecnologia de medição central é a detecção de atenuação de som ultrassônica atualizada. Quando o lodo de águas residuais flui continuamente através da cavidade de medição de passagem total do instrumento, sonda ultrassônica interna integrada transmite onda ultrassônica de frequência fixa em meio fluido; partículas orgânicas suspensas, lodo e microbolhas o lodo interno absorve e espalha energia ultrassônica, o chip integrado de alta precisão calcula o lodo em tempo real valor de concentração sólida analisando o grau de atenuação da velocidade do som, com temperatura independente e programa de compensação de pressão pré-calibrado durante a produção para eliminar erros de medição causados pelo meio flutuação de temperatura e pressão da tubulação.

Algoritmo anti-interferência de autoaprendizagem otimizado automaticamente filtra perturbações de microbolhas de aeração e minúsculas fibras orgânicas exclusivas do lodo de esgoto, garantindo durabilidade a longo prazo precisão de medição estável sob condições complexas de trabalho em águas residuais.

3. Composição Estrutural e de Materiais

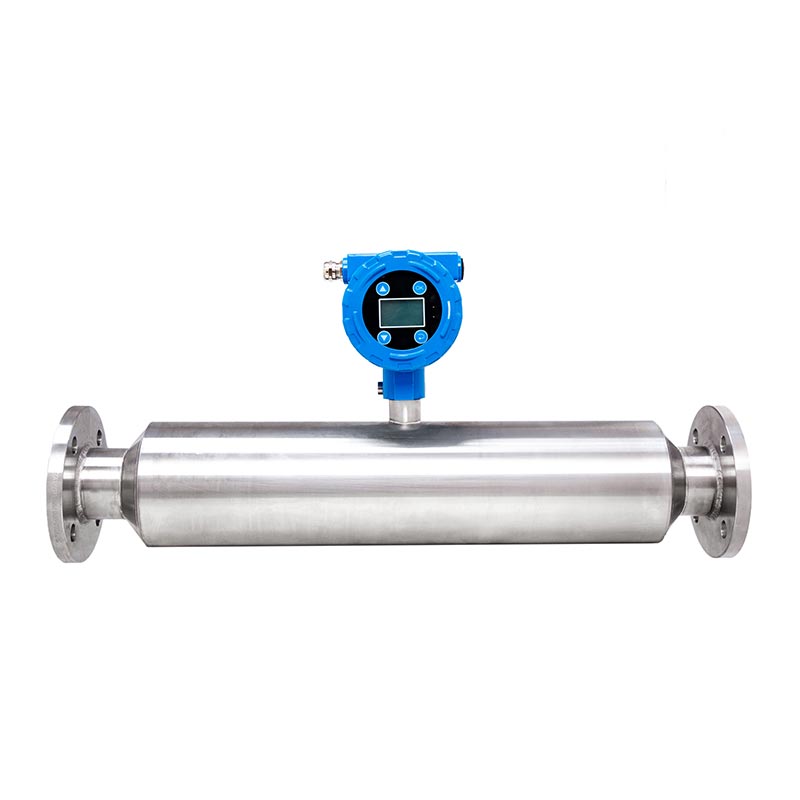

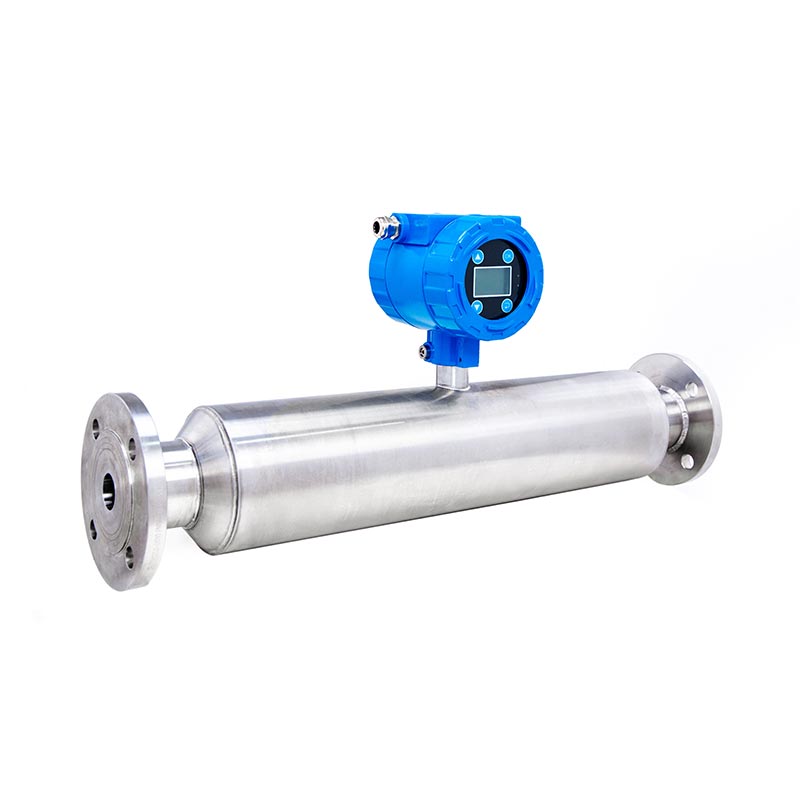

● Corpo principal do tubo de medição: Estrutura de tubulação totalmente reta e sem costura, sem cantos mortos internos, padrão aço inoxidável SUS304 espessado como material molhado padrão, SUS316L opcional ou personalização de liga de titânio para lodo de águas residuais industriais corrosivo, com alto teor de ácido, alto teor alcalino e oleoso; parede interna disponível para polimento fino ou polimento ultra-espelho para reduzir a aderência de lodo orgânico e a deposição de sedimentos dentro do canal de fluxo.

● Conjunto do transmissor integrado superior: Invólucro do transmissor com display digital à prova de poeira e à prova d'água IP65, fundido carcaça padrão de alumínio, carcaça anticorrosiva totalmente em aço inoxidável opcional e Ex d à prova de explosão personalizada concha para oficina química com gases nocivos voláteis; equipado com display LED local de concentração em tempo real tela e módulo opcional de transmissão de dados em nuvem para armazenamento e exportação remota de dados históricos.

● Núcleo de detecção de precisão integrado: Componente de detecção ultrassônica totalmente imerso, pré-montado dentro da cavidade do tubo, todos os componentes eletrônicos passam no teste de envelhecimento em alta e baixa temperatura antes da montagem para melhorar a adaptabilidade ambiental.

4. Principais cenários de aplicação

É amplamente instalado em tubulação de lodo ativado de retorno, tubulação de saída de espessador, tubulação de alimentação de desidratação de estações de esgoto domésticas municipais, bem como tubulações de transporte de lodo residual de galvanoplastia, fabricação de alimentos, estações de tratamento de águas residuais de produtos químicos finos e projetos de disposição centralizada de lodo de dragagem de rio, atendendo monitoramento da concentração de lodo de cadeia completa, desde o espessamento do lodo, passando pelo tratamento de desidratação final.

5. Valor funcional essencial para usuários finais

Cancele a amostragem manual repetida diariamente e a inspeção de densidade de laboratório, economizando muito no custo de mão de obra de testes no local;

Realize o ajuste automático da velocidade da bomba de acordo com a concentração em tempo real, reduza a taxa de bloqueio da tubulação acima de 70% e reduzir a perda frequente de limpeza por desligamento;

O controle inteligente de dosagem automática de floculante reduz o consumo de coagulante em 16% ~ 26%, reduzindo a produção custo de operação para fábricas de águas residuais;

A alimentação estável de lodo melhora a consistência de desidratação do filtro-prensa de correia pós-processo, reduz a umidade do lodo descarregado e reduzir despesas subsequentes com transporte de lodo e aterro.

6. Padrão de Qualificação

Todos os medidores de concentração acabados passam pela certificação CE de segurança elétrica e EMC e certificação do sistema de gerenciamento de qualidade ISO, completos documentos de certificação disponíveis para licitações de projetos no exterior, desembaraço aduaneiro de exportação e formalização de terceiros inspeção.

Como selecionar

1. Confirme a propriedade média do lodo e selecione o material molhado

● Lodo de esgoto doméstico municipal (neutro, baixa corrosão, graxa orgânica menor, pH 6~9)

Escolha a versão úmida de aço inoxidável SUS304 espessada padrão, econômica, compatível com lodo ativado regular, lodo de retorno e lodo espessado da estação de águas residuais urbanas.

● Lodo de resíduos industriais químicos/de galvanoplastia (corrosão ácida/alcalina, alto teor de cloreto, resíduo oleoso, pH 1~5 ou 10~14)

Corpo molhado em aço inoxidável SUS316L personalizado ou liga de titânio para forte anticorrosão, evita produtos químicos de longo prazo erosão e corrosão por pite.

● Lodo oleoso de alta viscosidade proveniente de águas residuais alimentícias e farmacêuticas

Atualize a parede interna para tratamento de polimento ultra-espelho para reduzir a adesão orgânica e encurtar o ciclo de manutenção.

2. Confirme a faixa de concentração de trabalho e o grau de precisão

● Lodo de refluxo bioquímico de baixa concentração (0~5% em peso): Selecione faixa de medição 0~10% em peso, precisão ±0,4% em peso padrão modelo; a concentração normal de trabalho é mantida em 30% ~ 70% da escala completa para precisão ideal.

● Lodo de espessura média do tanque de concentração (5~30% em peso): Faixa padrão 0~50% em peso (modelo principal principal), precisão ± 0,3 ~ 0,4% em peso, mais amplamente utilizada para tubulações de alimentação de desidratação de águas residuais.

● Lodo concentrado de alta concentração após espessador de lodo (30~55% em peso): Faixa personalizada 0~55% em peso de alta precisão versão com algoritmo antibloqueio interno otimizado.

3. Combine o parâmetro do pipeline: calibre, pressão de trabalho e temperatura média

(1)Seleção do calibre do flange

● Tubulação de estação de esgoto convencional: flange padrão DN65/DN80/DN100 (PN10), combinando diretamente com o lodo principal tubo de entrega;

● Tubulação centralizada de transporte de lodo de grande calibre: Tamanho de flange não padrão personalizado DN125 ~ DN200 de acordo com dimensão original do pipeline do cliente.

(2) Correspondência de pressão de trabalho

● Fluxo por gravidade comum e alimentação da bomba de baixa pressão (≤1,0MPa): Modelo padrão de pressão nominal de 1,0MPa;

● Transporte de lodo de longa distância e alta pressão (1,0~1,6MPa): Estrutura personalizada resistente a alta pressão classificada em 1,6MPa.

(3)Seleção de temperatura média

● Lodo normal de águas residuais (0~75°C): Configuração padrão;

● Lodo residual quente de alta temperatura da indústria química (75~90°C): Versão personalizada compensada de alta temperatura com chip de compensação de temperatura interna atualizado.

4. Determine o modo de saída de sinal com base no sistema de controle PLC no local

● Controle automático básico (ajuste apenas a velocidade da bomba via sinal analógico): Saída única padrão 4~20mA, compatível com todos os gabinetes de controle de bombas de conversão de frequência convencionais de estações de águas residuais.

● Controle centralizado inteligente + monitoramento remoto de dados em nuvem: 4~20mA + sinal duplo RS485 Modbus RTU opcional saída, conecte o sistema PLC / SCADA central para realizar upload remoto de dados, exportação de relatório histórico e linha inteira controle não tripulado.

5. Selecione o grau de proteção e à prova de explosão de acordo com o ambiente de instalação

● Oficina interna de águas residuais comuns (umidade normal, sem gás inflamável): Transmissor de alumínio fundido padrão IP65 habitação, à prova de poeira e à prova d'água para ambiente de oficina úmido diário.

● Instalação de tubulação ao ar livre ao ar livre: Mantenha o modelo IP65 mais uma capa protetora extra personalizada à prova de chuva para ambientes externos para transmissor.

● Oficina de tratamento de resíduos químicos com gás combustível volátil: Transmissor personalizado à prova de explosão Ex d certificado shell (tipo à prova de explosão), passa pela certificação padrão internacional à prova de explosão.

6. Lista de verificação de seleção rápida para clientes

Por que escolher a Sinou?

1. P&D personalizado exclusivamente para condições de trabalho de lodo de águas residuais

Diferente dos medidores de concentração multissetoriais universais no mercado, nosso medidor de concentração de lama de tubulação industrial de alta precisão para projeto de tratamento de lodo de águas residuais é especialmente otimizado para aplicações municipais ativadas lodo, lodo espumoso aerado e lodo residual oleoso industrial.

Inteligente anti-bolha exclusivo atualizado O algoritmo compensa efetivamente o desvio de medição causado por microbolhas de ar da aeração de piscinas bioquímicas, um problema comum ponto problemático da indústria; canal de fluxo totalmente direto e suave, sem cantos mortos internos, evita lodo orgânico adesão e acúmulo de lodo, reduzindo significativamente a probabilidade de bloqueio de tubulações para linhas de tratamento de esgoto. Parâmetros de ligação integrados pré-programados para bomba de alimentação de lodo e sistema automático de dosagem de floculante, plug-and-play após a instalação em campo sem trabalho extra de programação secundária.

2. Correspondência de material anticorrosivo de vários graus para meios diversificados de águas residuais

Fornecemos três componentes molhados opcionais: SUS304 espessado padrão para lodo de esgoto doméstico neutro, SUS316L para águas residuais industriais fracas de ácidos/alcalinos e liga de titânio para galvanoplastia corrosiva forte com alto teor de cloreto lodo residual.

A parede interna suporta polimento fino ou personalização de polimento ultra-espelhado para produtos oleosos de alta viscosidade lama, obviamente prolongando a vida útil em ambientes complexos de águas residuais corrosivas e reduzindo peças sobressalentes custo de reposição em operação de longo prazo.

3. Teste de simulação de fábrica padronizado rigoroso antes da entrega

Cada medidor de concentração acabado passa no teste de funcionamento contínuo de 36 horas com conteúdo orgânico real auto-preparado lodo de esgoto em vez da simples calibração de água limpa.

Nossa equipe de QC inspeciona a precisão da medição, anti-interferência desempenho e estabilidade de ligação PLC sob ambiente simulado de flutuação de lodo no local, efetivamente reduz taxa de falhas após a instalação no local e reduzir a carga de trabalho de manutenção pós-venda para os clientes.

4. Certificação global completa para exportação tranquila e licitação de projetos

Todos os produtos são equipados com certificação CE formal em conformidade com os padrões de segurança elétrica e EMC da UE e Certificação do sistema de gestão da qualidade ISO.

Conjunto completo de documentos de certificação originais, relatórios de inspeção de fábrica pode ser fornecido gratuitamente para licitações de projetos no exterior, desembaraço aduaneiro e inspeção autorizada de terceiros, ajudando os clientes a evitar o risco de detenção de mercadorias durante o comércio internacional de importação e exportação.

5. Serviço personalizado flexível e completo para demandas de projetos personalizados

Nossa equipe técnica fornece solução gratuita de correspondência de parâmetros de pré-venda de acordo com os dados reais dos clientes no local incluindo valor de pH do lodo, faixa de conteúdo sólido, calibre da tubulação, temperatura média e pressão de trabalho.

Suporte faixa de medição personalizada, especificação de flange (DN50 ~ DN200), modo de saída de sinal (4-20mA / RS485 Modbus) e Ex d transmissor à prova de explosão para oficinas de águas residuais químicas com gás volátil inflamável, combinando perfeitamente projetos de tratamento de águas residuais recém-construídos ou antigos reconstruídos.

6. Garantia pós-venda econômica e suporte técnico profissional

Oferecemos garantia completa de 1 ano para a máquina, cobrindo defeitos de qualidade de produção, substituição gratuita de peças sobressalentes danificadas peças dentro do período de garantia. Consulta técnica online gratuita e vitalícia está disponível durante todo o ano; vídeo remoto orientação de instalação e depuração de parâmetros são fornecidas para todos os pedidos, enquanto o serviço de comissionamento no local pode ser providenciado para compra a granel de estações de águas residuais municipais em grande escala. Após o término da garantia, os clientes podem comprar peças sobressalentes a preço de custo direto da fábrica para controlar o custo operacional do instrumento a longo prazo.

Itens de teste de produto e dados de teste

1. Inspeção de entrada de matéria-prima

Teste de composição de material de aço inoxidável: o conteúdo do elemento metálico SUS304/SUS316L está em conformidade com o padrão nacional, a resistência à corrosão passou no teste de imersão ácido-base de 72 horas sem corrosão óbvia.

Teste de envelhecimento de componentes eletrônicos: Transmissor e chip de detecção funcionam continuamente 96h em ambiente de -20 ℃ ~ 70 ℃, flutuação de dados ≤±0,1% em peso.

2. Teste de vazamento de pressão hidráulica

O modelo padrão suporta 1,5 vezes a pressão nominal de trabalho (1,5 MPa) por 30 minutos, sem deformação, sem infiltração na parede externa; versão personalizada de alta pressão testada a 2,4 MPa, totalmente vedada sem vazamentos.

3. Teste de calibração de precisão

Teste com amostras graduadas de lodo de esgoto padrão:

● Precisão de faixa completa: ±0,3~0,4% em peso; erro de repetibilidade ≤±0,2% em peso.

● Baixa concentração (1%~10%): erro<0,3% em peso

● Concentração média (10%~40%): erro<0,35% em peso

● Alta concentração (40%~55%): erro<0,4wt%

4. Teste de desempenho anti-interferência

Teste de interferência de microbolhas: Introduza bolhas de ar de 5% a 12% de volume no lodo, desvio de valor medido ≤0,35% em peso.

Teste de impureza de fibra minúscula: Adicione 0,5% de fibra orgânica, flutuação de dados dentro da faixa de precisão permitida.

5. Teste de simulação de carga contínua

Operação ininterrupta de 36 horas com lodo de águas residuais municipais simulado, desvio total cumulativo ≤±0,45% em peso, saída de sinal estável de 4-20mA/RS485.

6. Teste de grau de proteção ambiental

Teste de proteção IP65: À prova de poeira, teste de respingos de água sem entrada interna de água ou curto-circuito.

Modelo à prova de explosão: Passe na inspeção de certificação de explosão Ex d de acordo com o padrão relevante.

7. Teste de saída de sinal

Erro de saída de corrente de 4~20mA ≤±0,5%FS; Erro de recebimento de dados de comunicação Modbus RS485 = 0, sem perda de pacotes sob transmissão com fio de longa distância.

8. Verificação aleatória do produto acabado

5% de amostragem aleatória por lote de produção, verifique novamente todos os itens acima; produtos não qualificados são diretamente descartados e reproduzido.
